LiFePO4 BMS: Mar a thaghas tu an siostam riaghlaidh bataraidh ceart airson do phacaid
’S e aon de na h-adhbharan as cumanta airson fàilligeadh ro-luath ann am pacaidean bataraidh LiFePO4 a bhith a’ taghadh an BMS ceàrr – agus aon de na duilgheadasan as fhasa a sheachnadh. Tha an stiùireadh seo gad shealltainn dhut dè dìreach a bhios BMS LiFePO4 a’ dèanamh, dè na sònrachaidhean a tha cudromach airson an tagraidh agad, agus mar a sheachnas tu na mearachdan stàlaidh a chuireas a’ mhòr-chuid de thiogaidean taic thugainn.
Mu dheidhinn BMS LiFePO4
’S e Siostam Riaghlaidh Bataraidh (BMS) LiFePO4 an eanchainn dealain eadar ceallan do bhataraidh agus a’ chòrr den t-siostam agad. Bidh e a’ dèanamh trì rudan:
- A’ cumail sùil air gach cealla leotha fhèin — a’ cumail sùil air bholtaids, teòthachd, agus staid na cosgais ann an àm fìor.
- A’ dìon a’ phacaid — a’ gearradh dheth cosgais no sgaoileadh an dearbh mhionaid a thèid cealla taobh a-muigh na h-uinneige obrachaidh sàbhailte aice.
- A’ cothromachadh nan ceallan — a’ co-ionannachadh ìre na cosgais thar gach cealla sa phasgan gus nach bi an cealla as laige a’ slaodadh sìos an siostam gu lèir.
Às aonais BMS, bidh ceallan fa leth a’ gluasad bho chèile thar ùine. Ruigidh an cealla a bhios a’ cur cosgais as luaithe a crìoch cus-bholtaids an toiseach agus cuiridh e crìoch air comas cleachdaidh a’ phacaid gu lèir. Bidh an tè a bhios a’ dì-luchdachadh as luaithe a’ tuiteam fo a stairsneach sàbhailte agus a’ fàs sean aig ìre nas luaithe. Bidh BMS a tha air a shònrachadh gu ceart a’ cur casg air an dà chuid.
BMS LiFePO4: Mar a thaghas tu an tè cheartSiostam Riaghlaidh Bataraidhairson do phacaid
’S e aon de na h-adhbharan as cumanta airson fàilligeadh ro-luath ann am pacaidean bataraidh LiFePO4 a bhith a’ taghadh an BMS ceàrr – agus aon de na duilgheadasan as fhasa a sheachnadh. Tha an stiùireadh seo gad shealltainn dhut dè dìreach a bhios BMS LiFePO4 a’ dèanamh, dè na sònrachaidhean a tha cudromach airson an tagraidh agad, agus mar a sheachnas tu na mearachdan stàlaidh a chuireas a’ mhòr-chuid de thiogaidean taic thugainn.
Prìomh Ghnìomhan Dìon — Na tha gach fear a’ dèanamh
Bidh gach BMS LiFePO4 earbsach a’ còmhdach nan sia sreathan dìon seo mar ìre àbhaisteach. Ma tha gin dhiubh a dhìth air BMS a tha thu a’ measadh, gluais air adhart.
| Dìon | Dè a bhrosnaicheas e | Carson a tha e cudromach |
| Dìon Thar-bholtaids (OVP) | Bidh bholtaids cealla ag èirigh os cionn ~3.65 V rè cosgais | A’ cur casg air cus cosgais, briseadh sìos electrolyte, agus crìonadh comas |
| Dìon Fo-bholtaids (UVP) | Bidh bholtaids cealla a’ tuiteam fo ~2.50 V rè sgaoileadh | A’ cur casg air sgaoileadh domhainn a dh’ adhbhraicheas milleadh cealla nach gabh a thilleadh. |
| Dìon Thar-shruth (OCP) | Tha an sruth sgaoilidh nas àirde na an ìre as àirde | A’ dìon FETan, bàraichean-bus, agus tabaichean cealla bho mhilleadh teirmeach |
| Dìon-cuairt ghoirid (SCP) | Lorgar spìc obann ann an sruth (freagairt microsecond) | A’ dùnadh a’ phacaid mus urrainn do mhearachd chruaidh teine no fionnarachadh adhbhrachadh |
| Dìon Thar-Teòthachd (OTP) | Tha teòthachd cealla no MOSFET nas àirde na an ìre as àirde | A’ cur stad air cosgais no sgaoileadh mus adhbharaich teas crìonadh luathaichte |
| Cothromachadh Cealla | Sgaoileadh bholtaids air a lorg eadar ceallan | A’ co-ionannachadh staid na cosgais gus am bi comas iomlan a’ phacaid ri chleachdadh |
Nota: Tha stairsnich brosnachaidh mionaideach (me, 3.65 V airson OVP) air an rèiteachadh rè calabrachadh BMS agus bidh iad ag atharrachadh eadar modailean. Thoir sùil an-còmhnaidh air an duilleag-dàta airson an SKU sònraichte a tha thu ag òrdachadh.

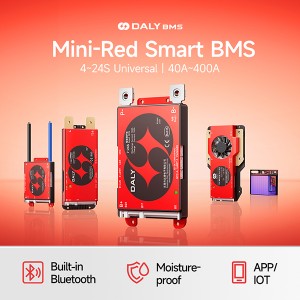

Raon Thoraidhean Daly BMS LiFePO4 — Sealladh farsaing teicnigeach
Tha teaghlach Daly BMS LiFePO4 a’ còmhdach raon farsaing de rèiteachaidhean bho phacaidean DIY teann 12V gu siostaman gnìomhachais is stòraidh lùtha 48V+. Prìomh pharaimeatairean a rèir buidheann modail:
| Paramadair | Raon / Roghainnean | Notaichean |
| Ceimigeachd Bataraidh | LiFePO4 (LFP) | Calabrachadh bholtaids LFP sònraichte; modailean fa leth airson Li-ion / LTO |
| Àireamh Ceallan Sreath (S) | 4S · 8S · 12S · 16S · 20S · 24S | A’ còmhdach bholtaids ainmichte a’ phacaid 12V · 24V · 36V · 48V · 60V · 72V |
| Rangachadh Sruth Leantainneach | 20A — 200A (a rèir a’ mhodail) | Meudaich an-còmhnaidh aig ≥110% den t-sruth luchd leantainneach as àirde agad |
| Modh Cothromachaidh | Cothromachadh fulangach (àbhaisteach) / Cothromachadh gnìomhach (ùrachadh) | Cothromachadh gnìomhach nas fheàrr airson pacaidean os cionn 100Ah no rothaireachd pàirteach tric |
| Eadar-aghaidh Conaltraidh | UART · RS485 · Bluetooth (modalan Smart BMS) | Riatanach ma tha feum aig an inneal-tionndaidh/luchdair agad air dàta SOC no cealla fìor-ùine |
| Roghainnean Taigheadais | Còmhdaichte àbhaisteach / co-chòrdail / IP67 air iarrtas | Feumaidh àrainneachdan a-muigh, mara agus gnìomhachais rangachadh IP nas àirde |
| OEM / ODM | Ri fhaighinn | Taic do fhaidhleadh bathar-bog gnàthaichte, bileagan, taigheadas agus pròtacal |
Airson duilleagan-dàta sònraichte don mhodail agus sgrìobhainnean sònrachaidh gnàthach, tadhail air dalybms.com no cuir fios chun sgioba theicnigeach againn gu dìreach.
Mar a thaghas tu am BMS LiFePO4 ceart — Pròiseas 5-cheum
Obraich tro na còig ceumannan seo san òrdugh cheart. ’S e leum thairis air gin dhiubh a thachras mì-cho-fhreagarrachd.
Ceum 1 — Cunnt na Ceallan agad ann an Sreath (S Count)
Tha an cunntadh S a’ dearbhadh modail BMS. Tha bholtaids ainmichte de 3.2 V aig gach cealla LiFePO4. Cuir iad ri chèile:
- 4S = 12.8 V ainmichte → siostam àbhaisteach 12V
- 8S = 25.6 V ainmichte → siostam àbhaisteach 24V
- 16S = 51.2 V ainmichte → siostam àbhaisteach 48V
- 24S = 76.8 V ainmichte → siostam àbhaisteach 72V
Ma tha BMS air a mheas airson cunntadh S ceàrr, fàillidh e ann a bhith a’ leughadh bholtaids cealla gu ceart no cuiridh e stairsnich dìon ceàrr an sàs. Chan eil fuasgladh ann - feumaidh cunntadh S a bhith a rèir sin gu dìreach.
Ceum 2 — Obraich a-mach an riatanas sruth leantainneach agad
Cuir ri chèile sruth ainm-phlàta nan luchdan uile as urrainn ruith aig an aon àm. Cuir crìoch 10–20% air a’ mhullach airson borradh. Tagh an ath ìre sruth BMS a tha ri fhaighinn os cionn na h-iomlan sin. Mar eisimpleir: bidh inverter 2,000W air siostam 24V a’ tarraing timcheall air 83A aig làn luchd — is e BMS 100A an roghainn as ìsle cheart.
Na dèan tomhas air luchd cuibheasach. Feumaidh an BMS an luchd aig an aon àm as miosa a làimhseachadh gun tuisleachadh.
Ceum 3 — Co-dhùin eadar Cothromachadh Fulangach agus Gnìomhach
Bidh cothromachadh fulangach a’ losgadh dheth an cus cosgais ann an ceallan àrd-SOC tro resistor. Bidh e ag obair, ach tha e slaodach agus a’ gineadh teas. Bidh cothromachadh gnìomhach a’ gluasad cosgais bho cheallan àrd-SOC gu ceallan ìosal-SOC a’ cleachdadh inductors no capacitors - nas luaithe, nas èifeachdaiche a thaobh lùtha, agus nas fheàrr airson pacaidean mòra.
Ma tha do phacaid os cionn 100Ah, ma thèid ath-chuairteachadh gu ìre tric (cleachdadh grèine), no ma tha e ann an àite dùinte far a bheil teas na adhbhar dragh, ’s e cothromachadh gnìomhach an tasgadh as fheàrr.
Ceum 4 — Thoir sùil air dè an conaltradh a dh’ fheumas an siostam agad
Ma tha feum aig an inneal-tionndaidh dealain, an rianadair cosgais grèine no an àrd-ùrlar sgrùdaidh agad air dàta bataraidh ann an àm fìor — staid a’ chosgais, bholtaids cealla, teòthachd, brataichean rabhaidh — feumaidh tu BMS le eadar-aghaidh co-ionnan. ’S e RS485 an inbhe airson a’ mhòr-chuid de shiostaman inneal-tionndaidh dealain 48V. Tha Bluetooth a’ còmhdach sgrùdadh DIY agus gluasadach. Feumaidh cuid de luchd-tionndaidh dealain bus CAN no protocol seilbhe. Dearbhaich co-chòrdalachd mus cuir thu òrdugh a-steach.
Ceum 5 — Dearbhaich an Rangachadh Àrainneachdail
Chan fheum BMS a tha air a stàladh a-staigh ann an cèidse tioram taigheadas sònraichte. Feumaidh BMS air bàta, ann an caibineat a-muigh, no ann am bàgh einnsein còmhdach co-chòrdail co-dhiù, agus gu h-iomchaidh taigheadas le rangachadh IP67. Is e taiseachd a dhol a-steach an adhbhar as cumanta airson fàilligeadh BMS ann an stàlaidhean a-muigh agus mara.
Àm puist: 8 Giblean 2026
