Oideachadh sreangadh BMS Standard & Smart 8S
Gabh 8S12PPasgan bataraidh 18650 mar eisimpleir

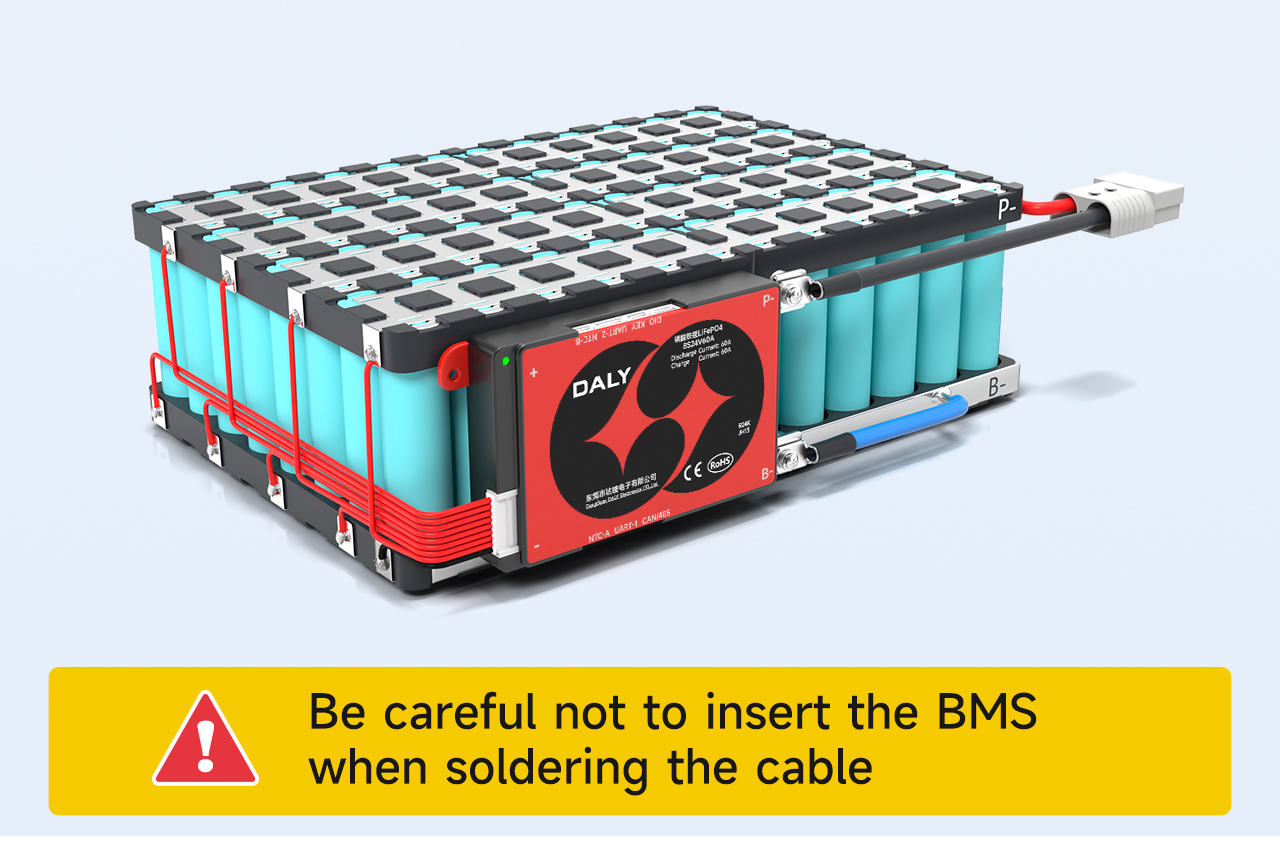

Bi faiceallach nach cuir thu a-steach am bòrd dìon nuair a bhios tu a’ sàthadh a’ chàball.
Ⅰ. Comharraich òrdugh nan loidhnichean samplachaidh

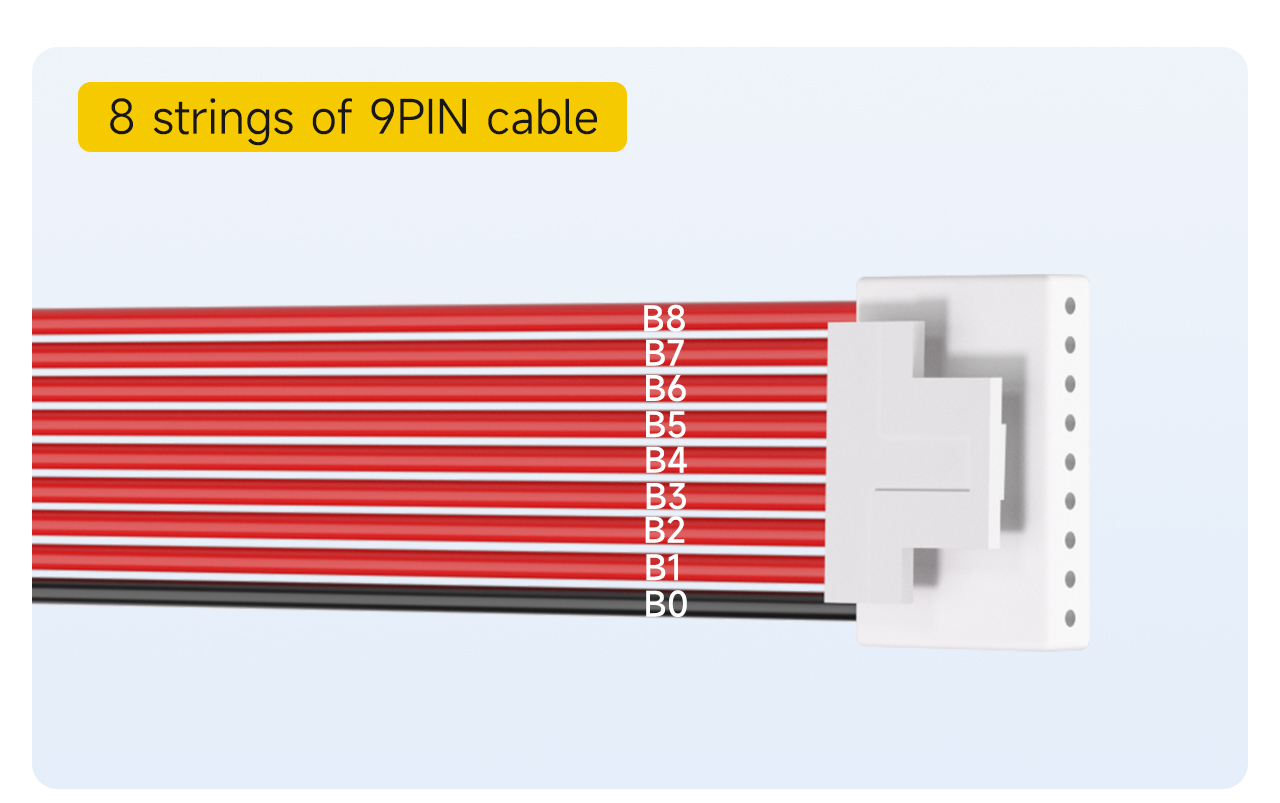

8S BMS le9Càball PIN
Nota: An càball samplachaidh bunaiteach airson8-string dìon bòrd rèiteachadh tha9PIN.

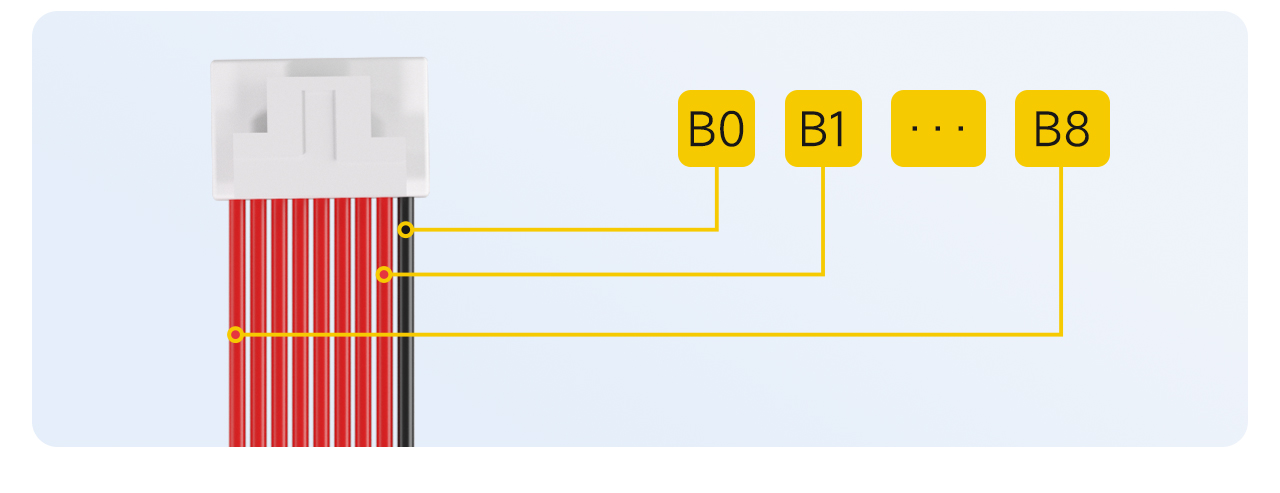

1. Comharraich an càball dubh mar B0.
2. Tha a 'chiad càball dearg ri taobh a' chàball dhubh air a chomharrachadh mar B1.
... (agus mar sin air adhart, air a chomharrachadh ann an òrdugh)
9. Gus an deach an càball dearg mu dheireadh, air a chomharrachadh mar B8.
Ⅱ.Comharraich òrdugh puingean tàthaidh bataraidh

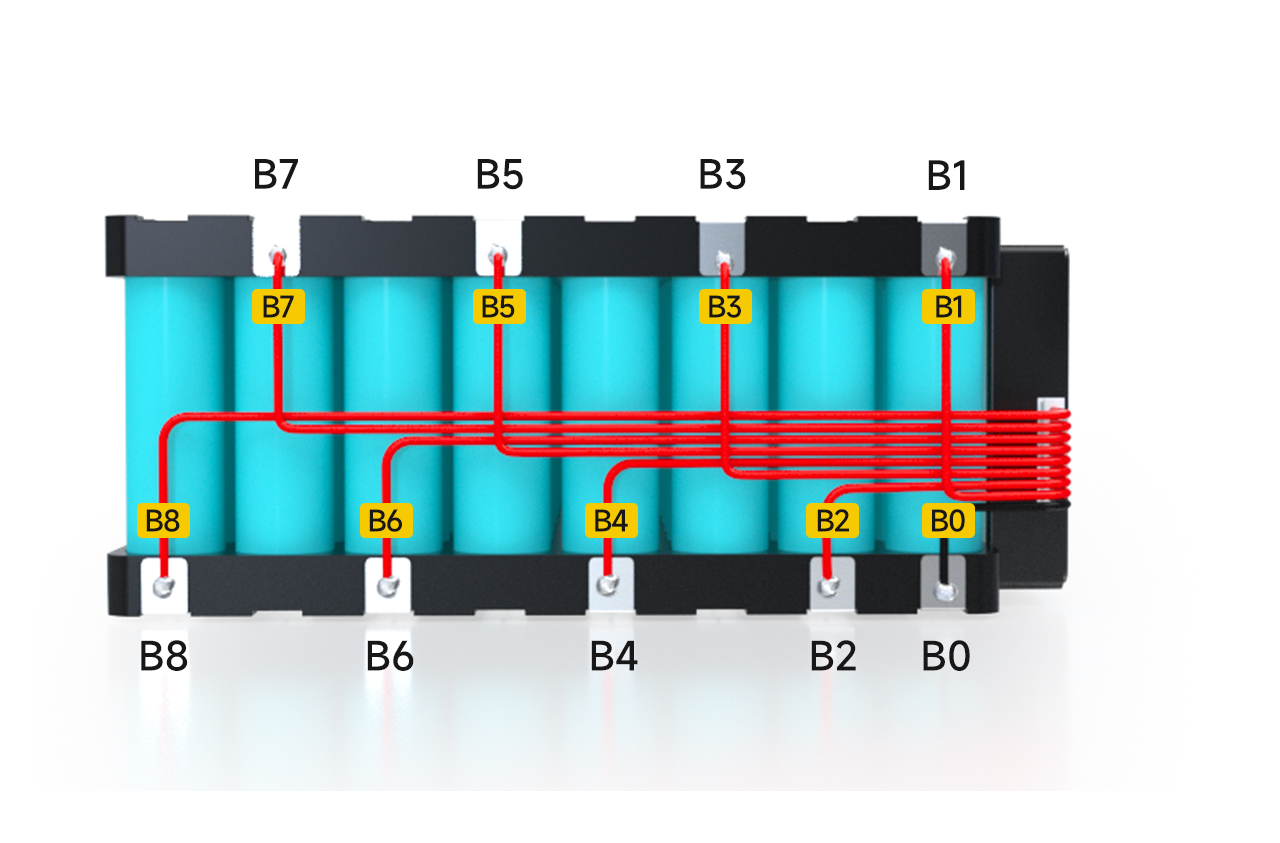

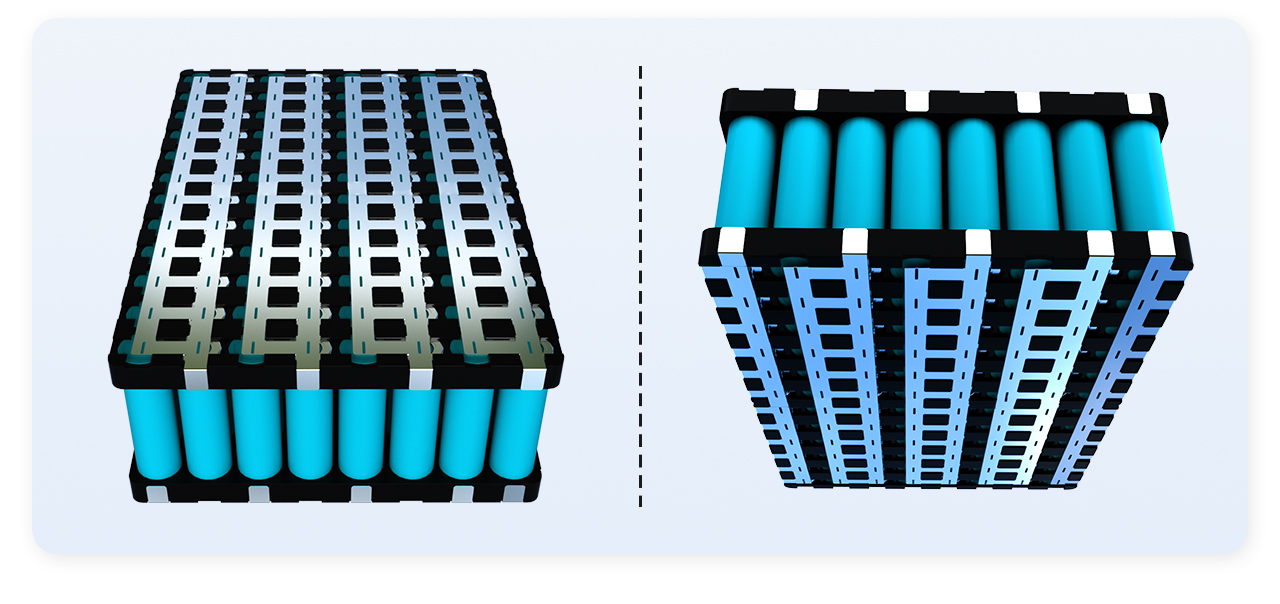

Lorg suidheachadh puing tàthaidh co-fhreagarrach a’ chàball, an toiseach comharraich suidheachadh a’ phuing fhreagarrach air a’ bhataraidh.

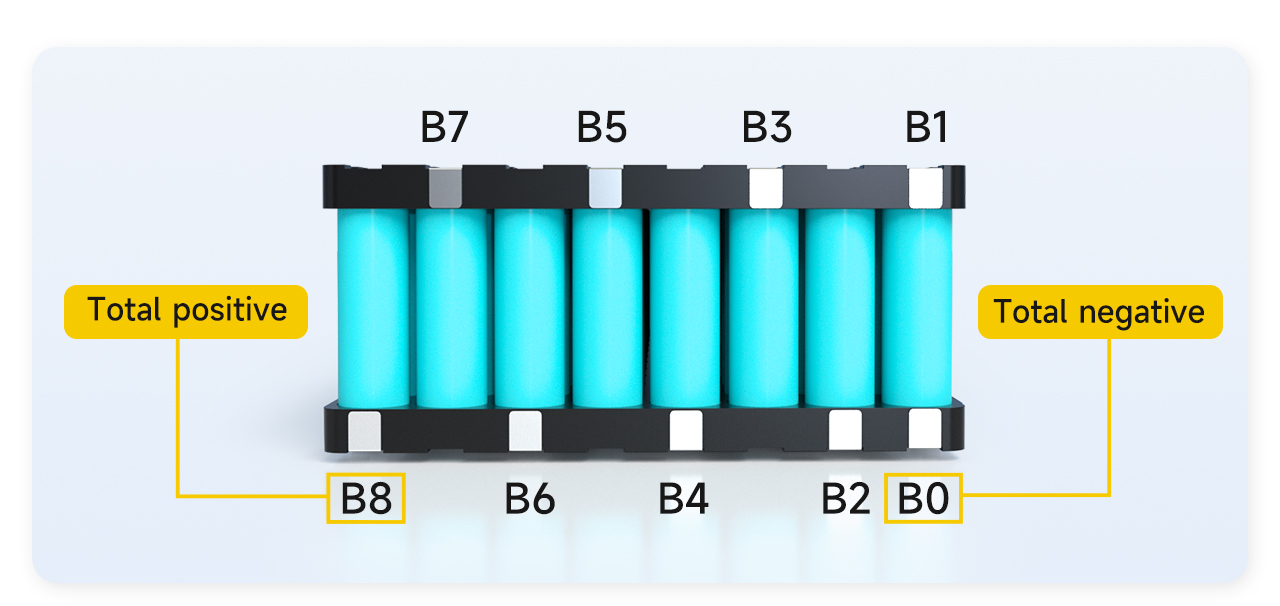

1. Tha pòla àicheil iomlan a 'phacaid bataraidh air a chomharrachadh mar B0.
2. Tha an ceangal eadar pòla dearbhach a 'chiad sreath de bataraidhean agus pòla àicheil an dàrna sreath de bataraidhean air a chomharrachadh mar B1.
3. Tha an ceangal eadar pòla dearbhach an dàrna sreath de bataraidhean agus pòla àicheil an treas sreath de bataraidhean air a chomharrachadh mar B2.
... (Agus mar sin air adhart)
8. Tha an ceangal eadar pòla dearbhach an7th sreang bataraidh agus pòla àicheil an8Tha an sreang bataraidh air a chomharrachadh mar B7.
9. Tha an electrode dearbhach den 8mh sreang bataraidh air a chomharrachadh mar B8.
Nota: Leis gu bheil 7 sreangan gu h-iomlan anns a’ phasgan bataraidh, is e B7 cuideachd am pòla dearbhach iomlan den phasgan bataraidh. Mura h-e B7 an ìre dearbhach iomlan den phasgan bataraidh, tha e a’ dearbhadh gu bheil an òrdugh comharrachaidh ceàrr, agus feumar a sgrùdadh agus a chomharrachadh a-rithist.
Ⅲ.Soldering agus uèirleadh
1. Tha B0 a 'chàball air a shàrachadh gu suidheachadh B0 a' bhataraidh.
2. Tha an càball B1 air a sholarachadh gu suidheachadh B1 a 'bhataraidh.
... (agus mar sin air adhart, tàthadh ann an òrdugh)
9. Tha an càball B8 air a sholarachadh gu suidheachadh B8 a 'bhataraidh.
Ⅳ. Vlorg oltage

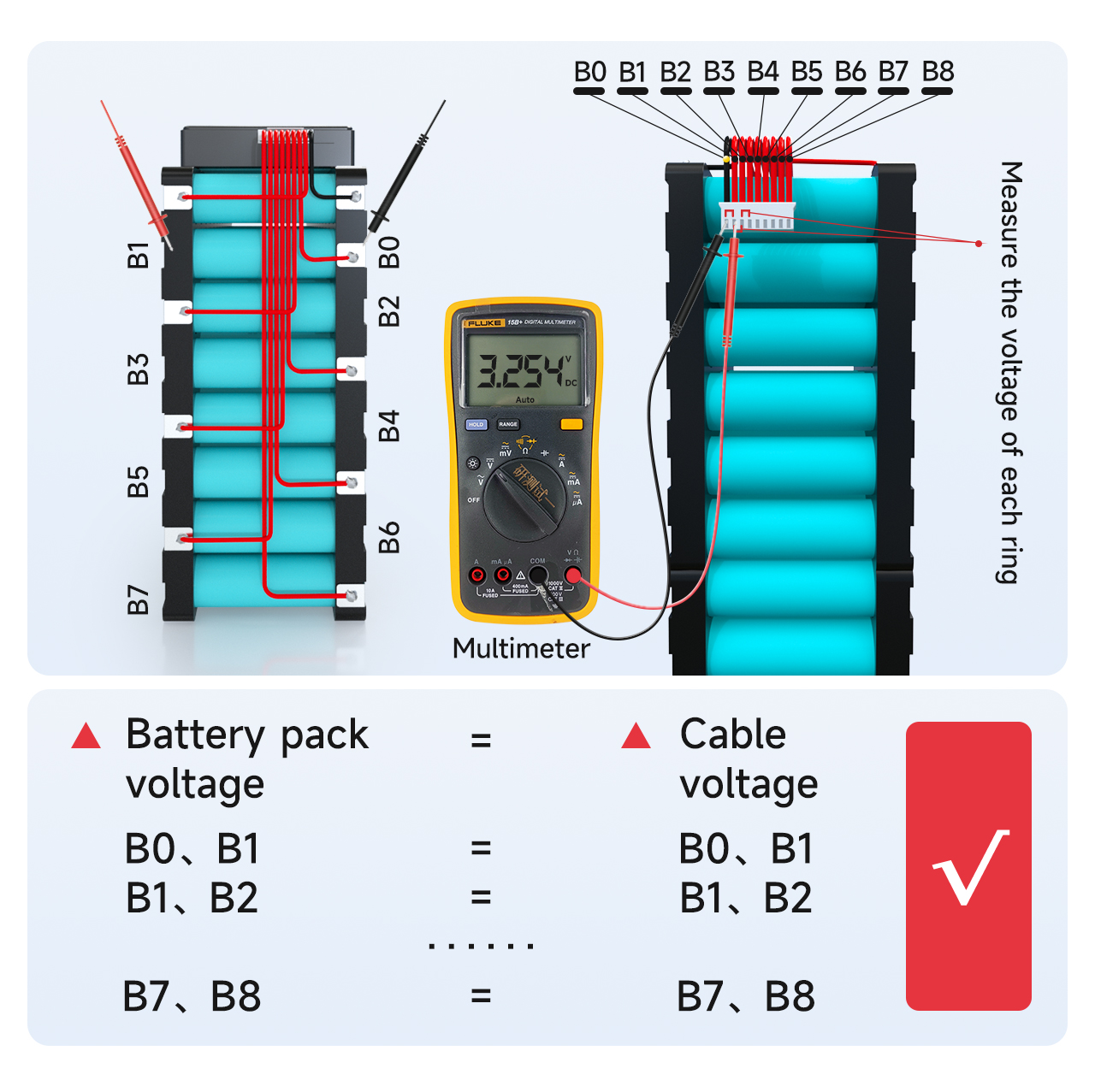

Tomhais an bholtachd eadar càbaill faisg air làimh le multimeter gus dearbhadh gu bheil an bholtadh ceart air a chruinneachadh leis na càbaill.
Tomhais a bheil bholtachd a’ chàball B0 gu B1 co-ionann ri bholtaids a’ phasgan bataraidh B0 gu B1. Ma tha e co-ionnan, tha e a 'dearbhadh gu bheil an cruinneachadh bholtaids ceart. Mura h-eil, tha e na dhearbhadh gu bheil an loidhne cruinneachaidh air a thàthadh gu lag, agus feumar an càball ath-thàthadh. Le samhlachas, tomhais a bheil bholtaids sreangan eile air an cruinneachadh gu ceart.
2. Cha bu chòir eadar-dhealachadh bholtachd gach sreang a bhith nas àirde na 1V. Ma tha e nas àirde na 1V, tha e a 'ciallachadh gu bheil duilgheadas ann leis an uèirleadh, agus feumaidh tu an ceum roimhe ath-aithris airson a lorg.
Ⅴ. Plorg càileachd bòrd rotation
! Dèan cinnteach an-còmhnaidh gu bheil am bholtadh ceart air a lorg mus cuir thu a-steach am bòrd dìon!

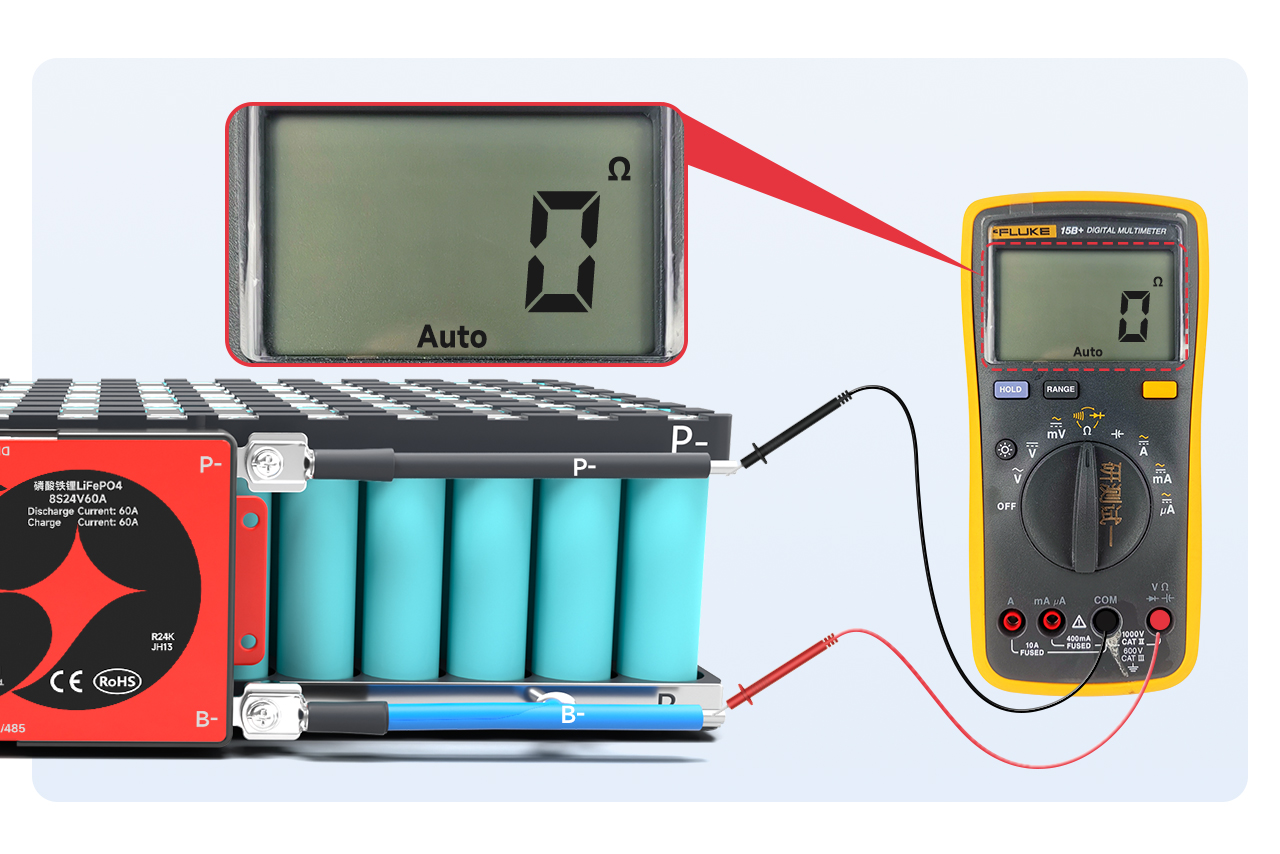

Atharraich an multimeter ris an ìre strì a-staigh agus tomhais an aghaidh a-staigh eadar B- agus P-. Ma tha an aghaidh a-staigh ceangailte, tha e na dhearbhadh gu bheil am bòrd dìon math.
Nota: Faodaidh tu breithneachadh a dhèanamh air an giùlan le bhith a’ coimhead air an luach dìon a-staigh. Is e an luach an aghaidh a-staigh 0Ω, a tha a’ ciallachadh giùlan. Air sgàth mearachd an multimeter, sa chumantas nas lugha na 10mΩ a 'ciallachadh conduction; faodaidh tu cuideachd an multimeter atharrachadh gu clamhan. Cluinnear fuaim beeping.
Thoir an aire:
1. Feumaidh am bòrd dìon le suidse bog aire a thoirt do ghiùlan an suidse nuair a tha an suidse dùinte.
2. Mura h-eil am bòrd dìon a 'giùlan, feuch an cuir thu stad air an ath cheum agus cuir fios chun luchd-reic airson a bhith a' giullachd.
Ⅵ.Ceangail an loidhne toraidh

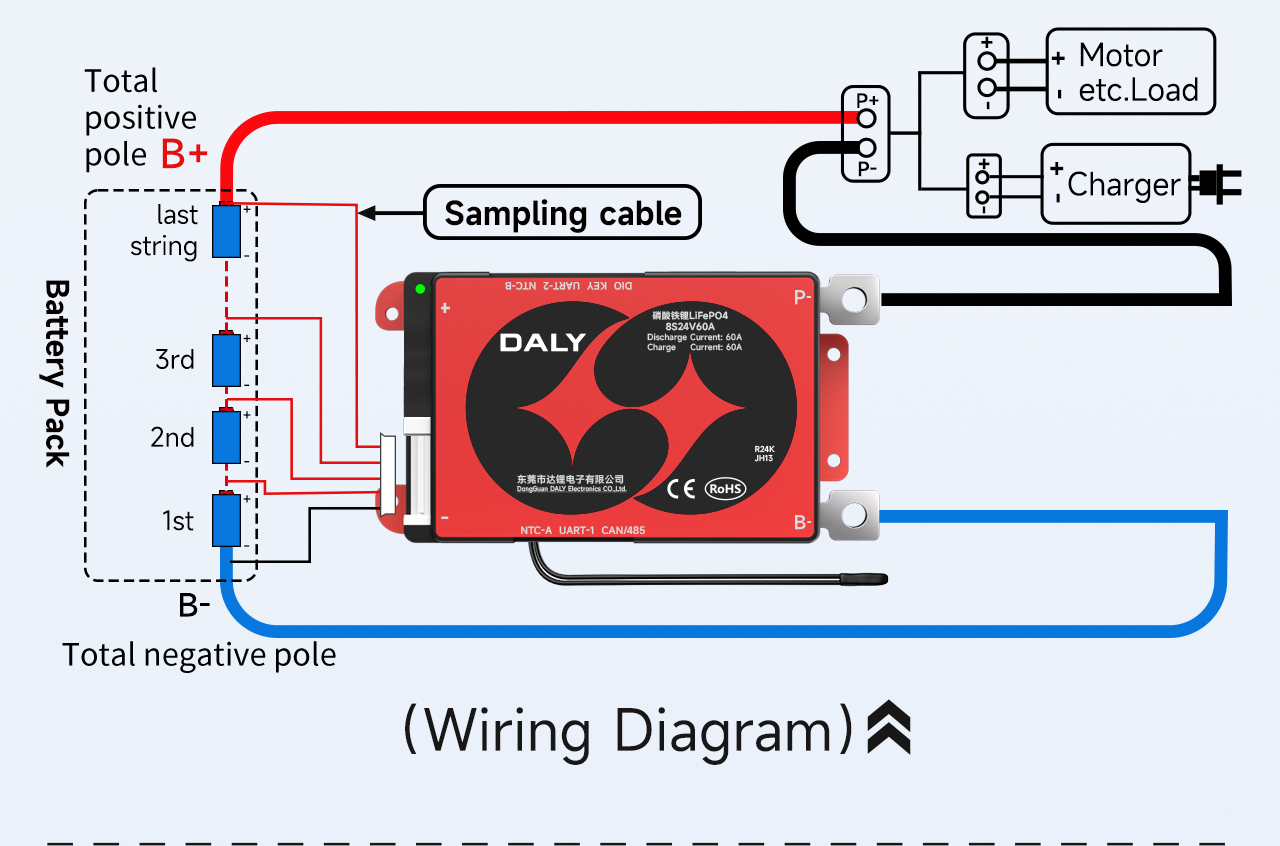

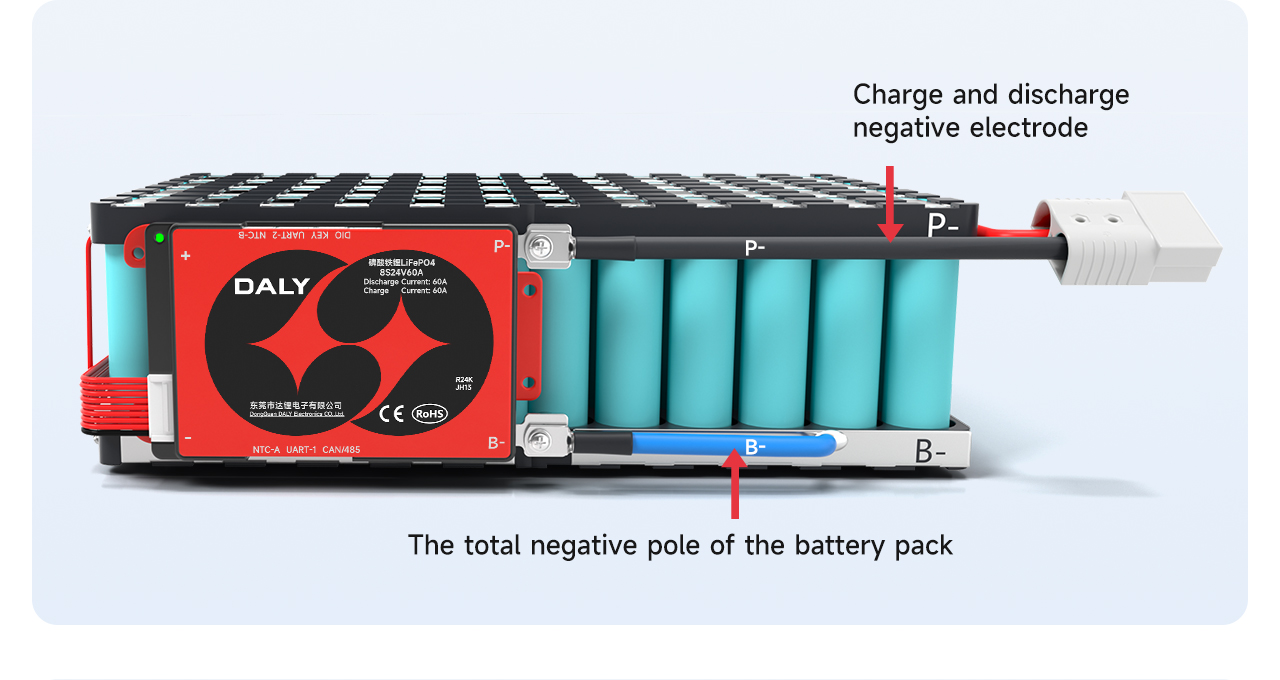

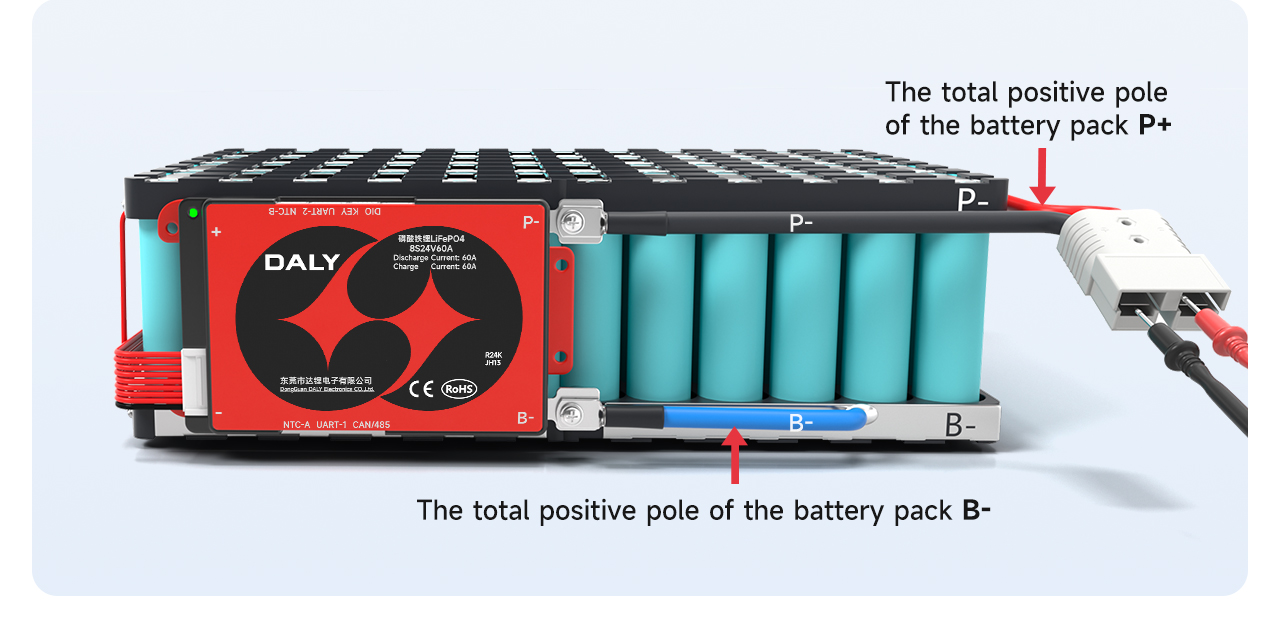

Às deidh dhut dèanamh cinnteach gu bheil am bòrd dìon àbhaisteach, cuir an uèir ghorm B- air a ’bhòrd dìon gu B- àicheil iomlan a’ phacaid bataraidh. Tha an loidhne-P air a’ bhòrd dìon air a shàrachadh ris a’ phòla àicheil cosgais is sgaoilidh.
Às deidh tàthadh, dèan cinnteach a bheil bholtachd a ’bhùird overprotection co-chòrdail ri bholtadh a’ bhataraidh.
Nota: Tha am port cosgais agus am port sgaoilidh den bhòrd dìon sgoltadh air an sgaradh, agus feumaidh an loidhne C a bharrachd (mar as trice air a chomharrachadh le buidhe) a bhith ceangailte ri pòla àicheil a ’charger; tha an loidhne P ceangailte ri pòla àicheil an t-sgaoilidh.

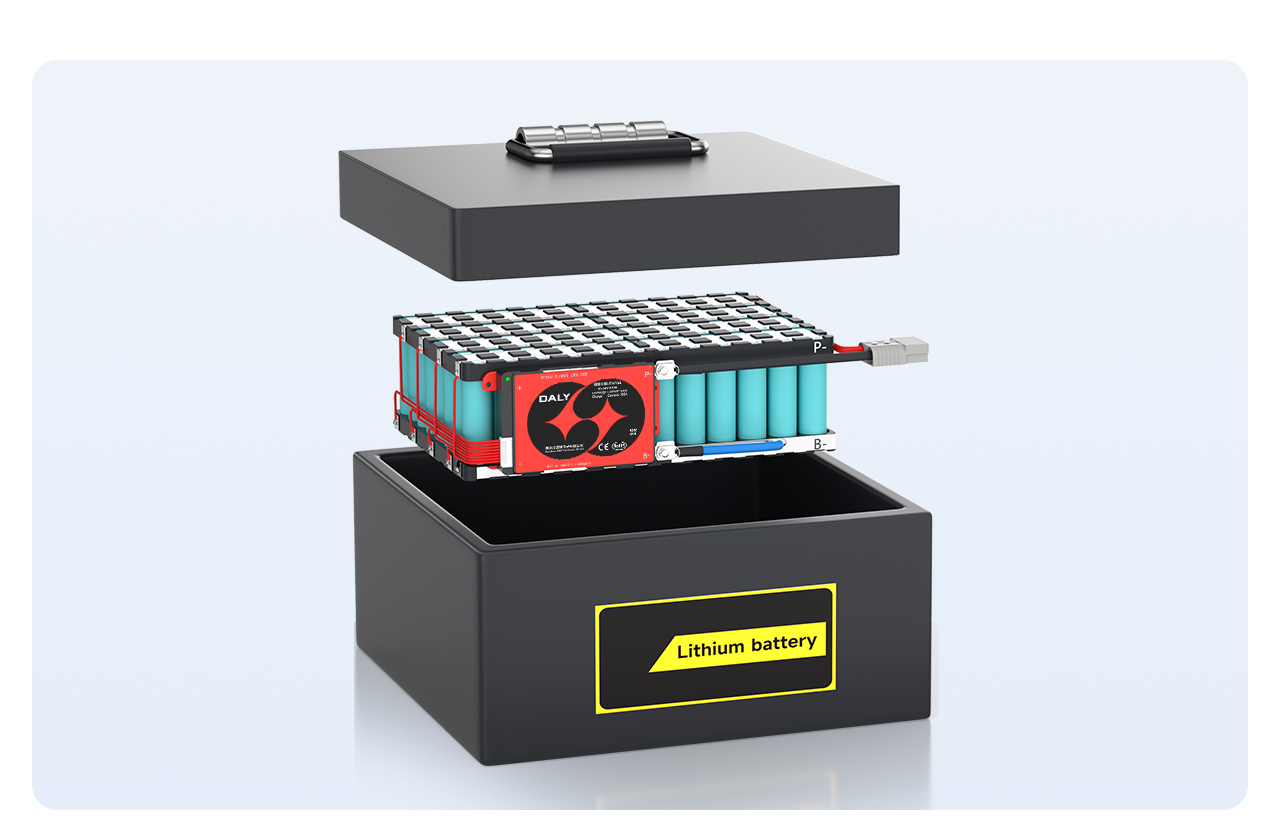

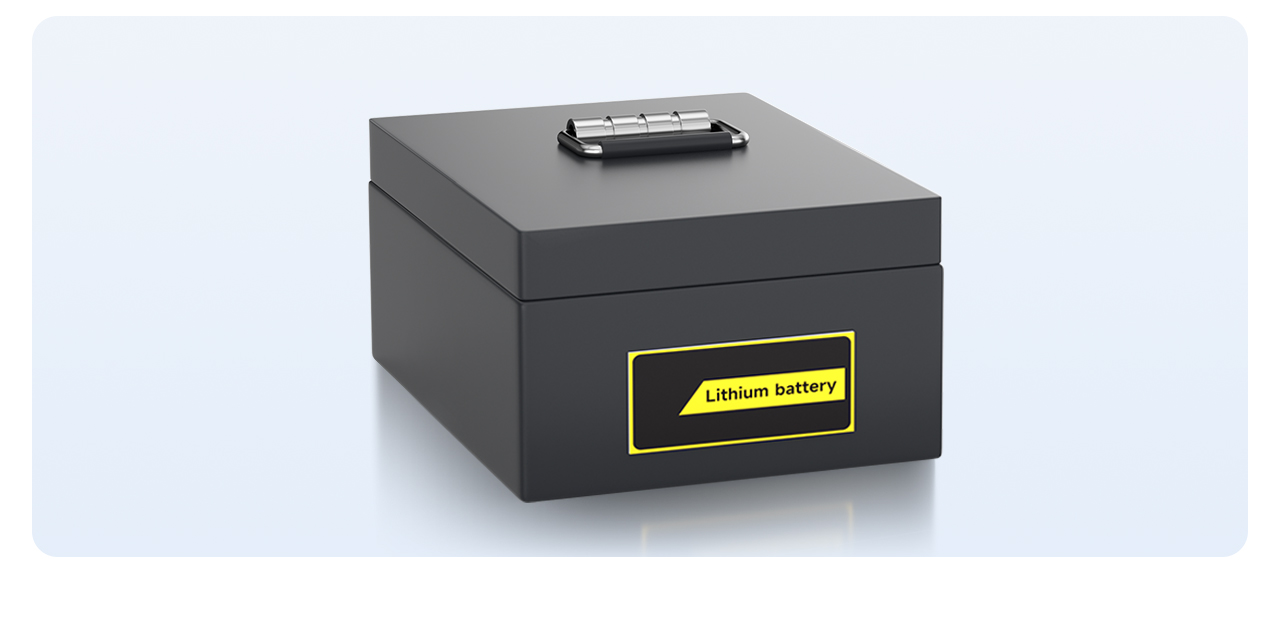

Mu dheireadh, cuir am pasgan bataraidh taobh a-staigh a 'bhogsa bataraidh, agus tha pasgan bataraidh crìochnaichte air a chruinneachadh.
