Inbhe & Smart 4s BMS Winging Tutorial
Gabh 4S12P15650 Pasgan Bataraidh mar eisimpleir

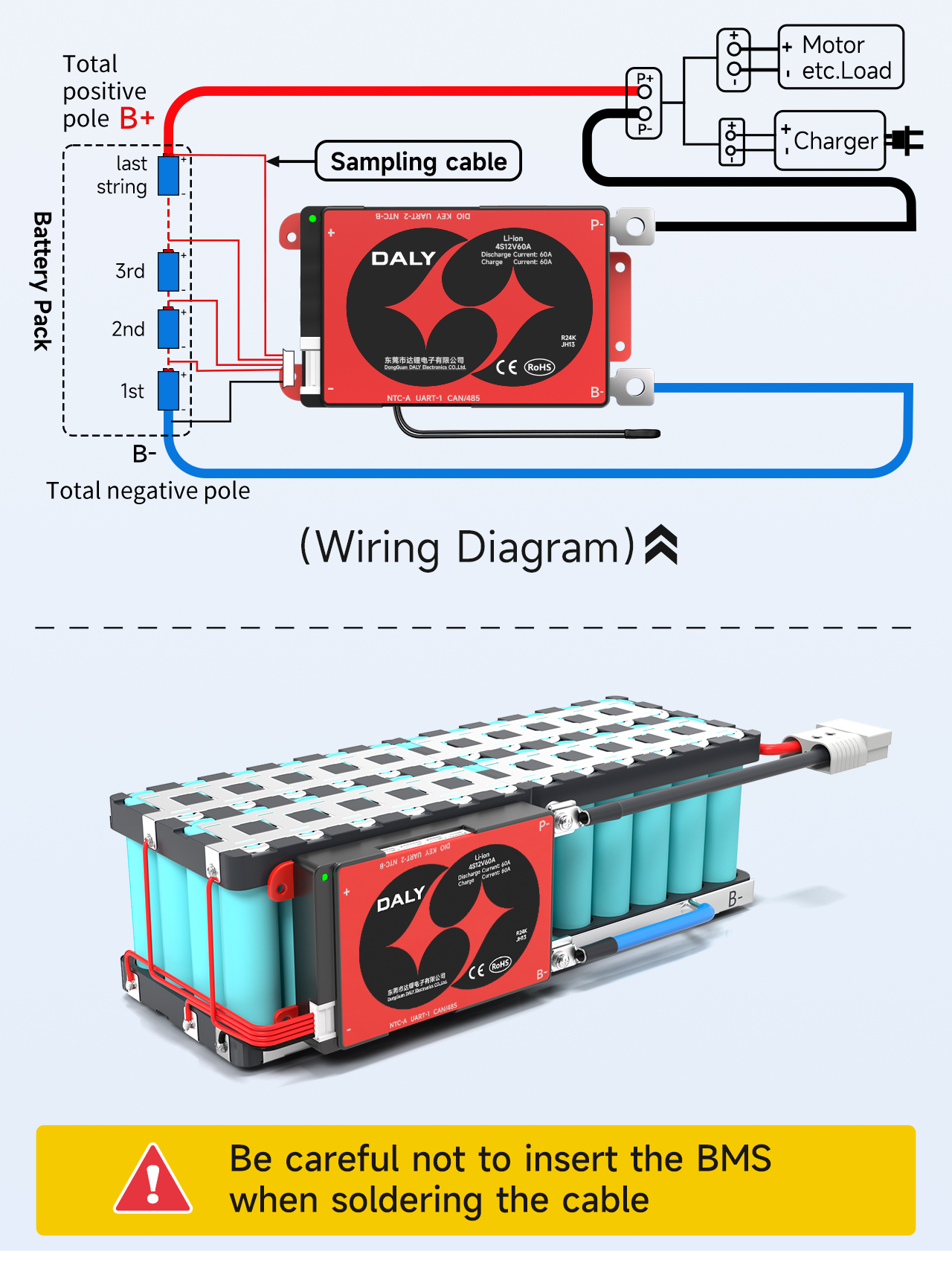

Bi faiceallach nach cuir thu a-steach am Bòrd dìon nuair a thèid an càball a sheachnadh.
Ⅰ.Comharraich òrdugh nan loidhnichean samplachadh

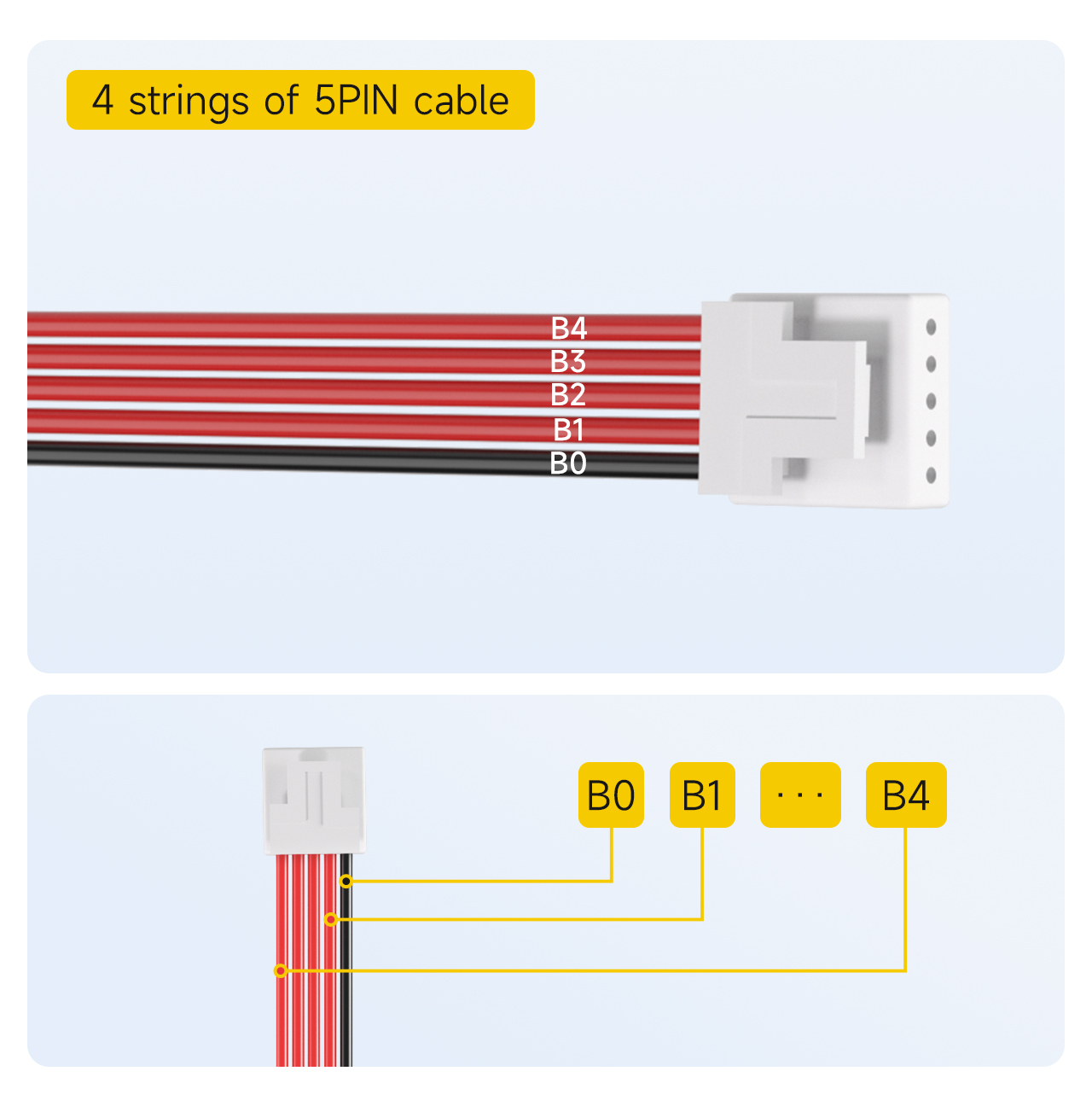

4S BMS leis 5Càball prìne
Nota: An càball samplling àbhaisteach airson4tha rèiteachadh Bòrd Dìon Dìon5Prìne.
1. Comharraich an càball dhubh mar b0.
2. Tha a 'chiad chàball ruadh ri taobh a' chàball dhubh air a chomharrachadh mar B1.
... (agus mar sin air adhart, air a chomharrachadh gu robh iad ann an òrdugh)
5. Gus an càball dearg mu dheireadh, air a chomharrachadh mar b4.
Ⅱ.Comharraich òrdugh Puingean tàthaidh bataraidh
Obraich a-mach suidheachadh an àite cugallach co-fhreagarrach den chàball, a 'comharrachadh suidheachadh an t-àite co-fhreagarrach air a' bhataraidh.

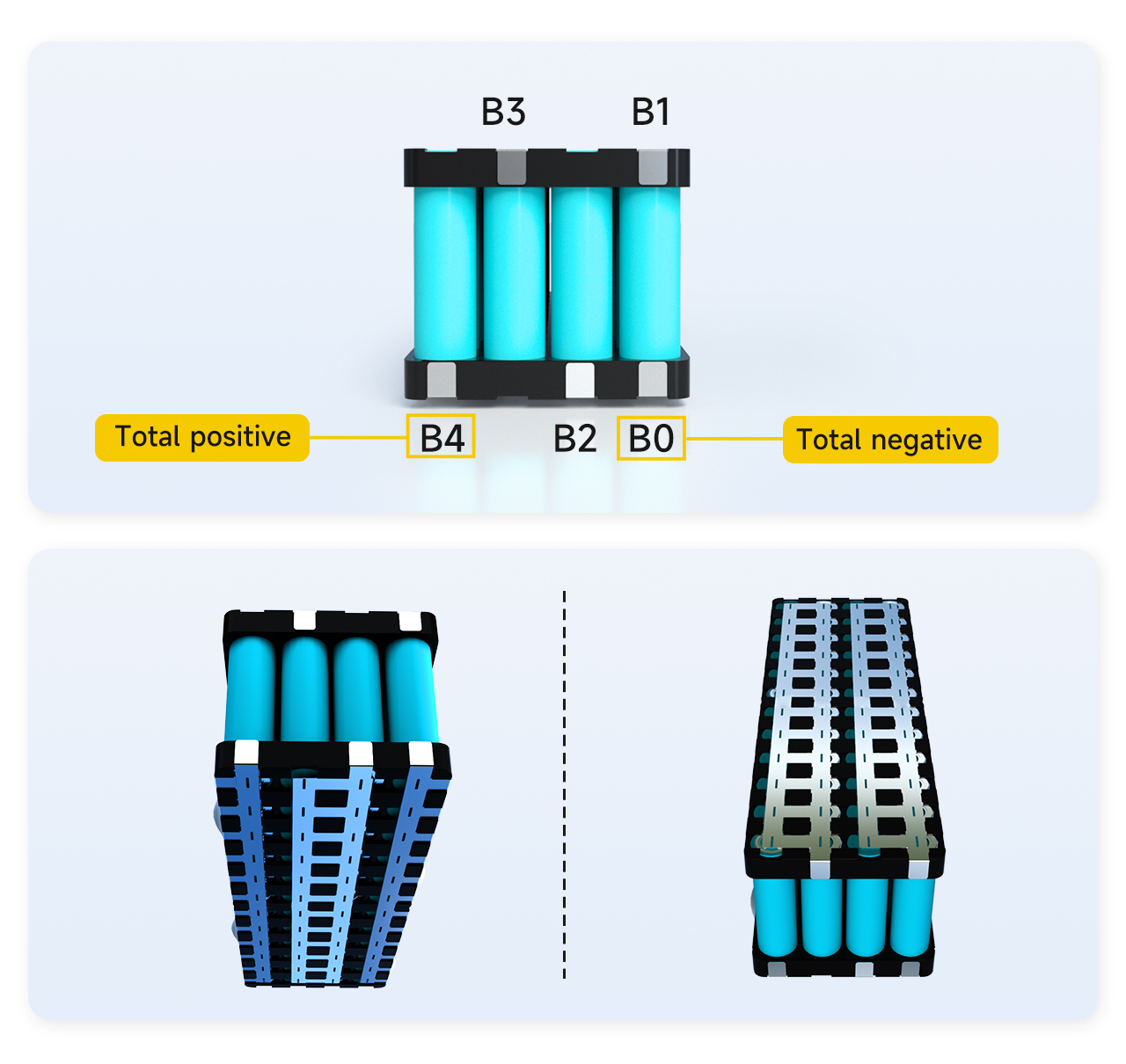

1. Tha am pòla àicheil iomlan de phasgan bataraidh air a chomharrachadh mar B0.
2. Tha an ceangal eadar am pòla adhartach a 'chiad sreath de bataraidhean agus pole àicheil an dàrna sreang de bataraidhean air a chomharrachadh mar B1.
3. Tha an ceangal eadar am pòla adhartach aig an dàrna sreang de bataraidhean agus pole àicheil an treas sreang de bataraidhean air a chomharrachadh mar B2
4. An ceangal eadar am pòla adhartach an3th sreang bataraidh agus pole àicheil an4Tha sreang bataraidh air a chomharrachadh mar b3.
5. Tha dealan-dè adhartach na 4mh sreang bataraidh air a chomharrachadh mar B4.
Nota: Leis gu bheil 4mhan iomlan de 4 sreangan gu h-iomlan, tha B4 cuideachd na phòla iomlan iomlan de phasgan bataraidh. Mura h-e B4 an ìre adhartach den phasgan bataraidh, tha e a 'dearbhadh gu bheil òrdugh an Comharra ceàrr, agus feumaidh e sgrùdadh a dhèanamhed agus air a chomharrachadh a-rithist.
Ⅲ.Socerender and Wings

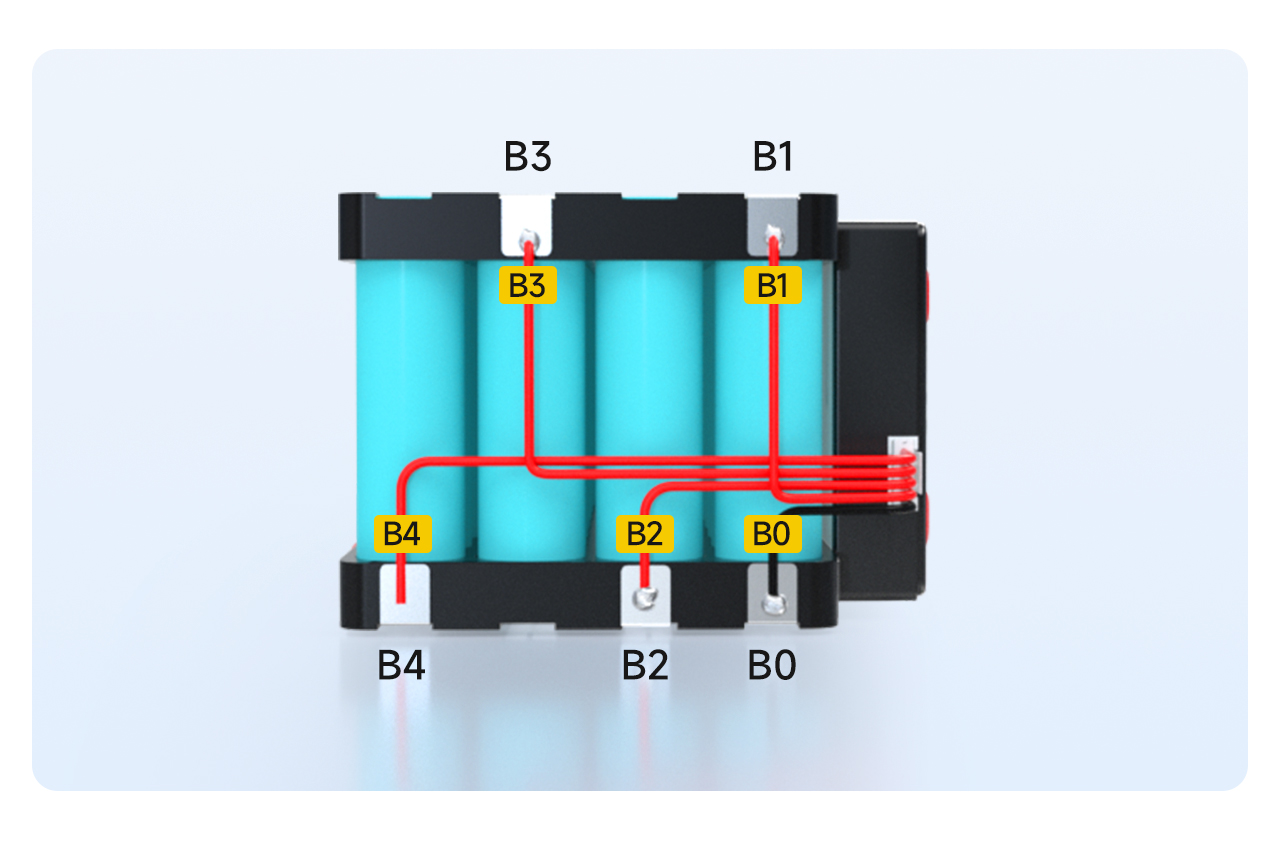

1. Tha am b0 den chàball air a shuidheachadh gu suidheachadh B0 a 'Bhanaidh.
2. Tha an càball B1 air a shuidheachadh gu suidheachadh B1 a 'Bhanaidh.
... (agus mar sin air adhart, a 'tàthadh ann an òrdugh)
5. Tha an càball B4 air a shuidheachadh gu suidheachadh B4 a 'bhataraidh.
Ⅳ. Lorg voltage

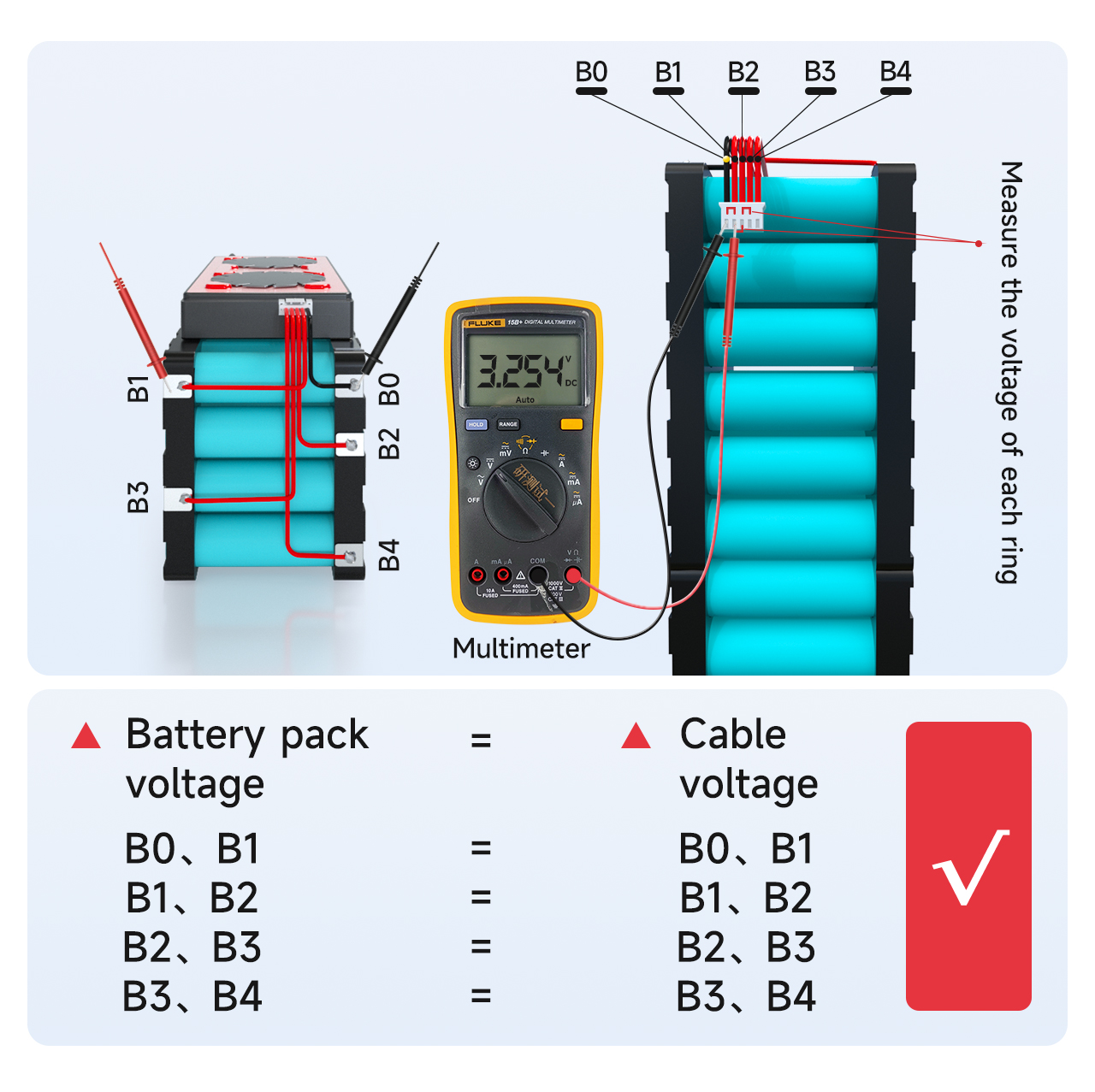

Tomhais e na bholtachd eadar càbaill faisg air làimh le ioma-mhultime gus dearbhadh gu bheil an bholtachd ceart air a chruinneachadh leis na càbaill.
1. Tha am bholtadh den chàball b0 gu B1 co-ionann ri bholtadh de phasgan bataraidh b0 gu B1. Ma tha e co-ionann, tha e a 'dearbhadh gu bheil an cruinneachadh bholtachd ceart. Mura h-eil, tha e, tha e a 'dearbhadh gu bheil loidhne cruinneachaidh air a llanadh gu lag, agus feumar an càball ath-shàthaichte. Le samhlachail, tomhas a bheil ball-bholtasan de shreathan eile air an cruinneachadh gu ceart
2. Cha bu chòir eadar-dhealachadh bholtachd gach sreang a bhith nas àirde na 1V. Ma tha e a 'dol thairis air 1v, tha e a' ciallachadh gu bheil duilgheadas ann leis an uèirleadh, agus feumaidh tu an ceum roimhe a dhèanamh a-rithist airson lorg.
Ⅴ. Lorg càileachd a 'bhùird dìon
! Dèan cinnteach an-còmhnaidh thèid an bholtachd ceart a lorg mus cuir thu a 'Bhòrd Dìon!

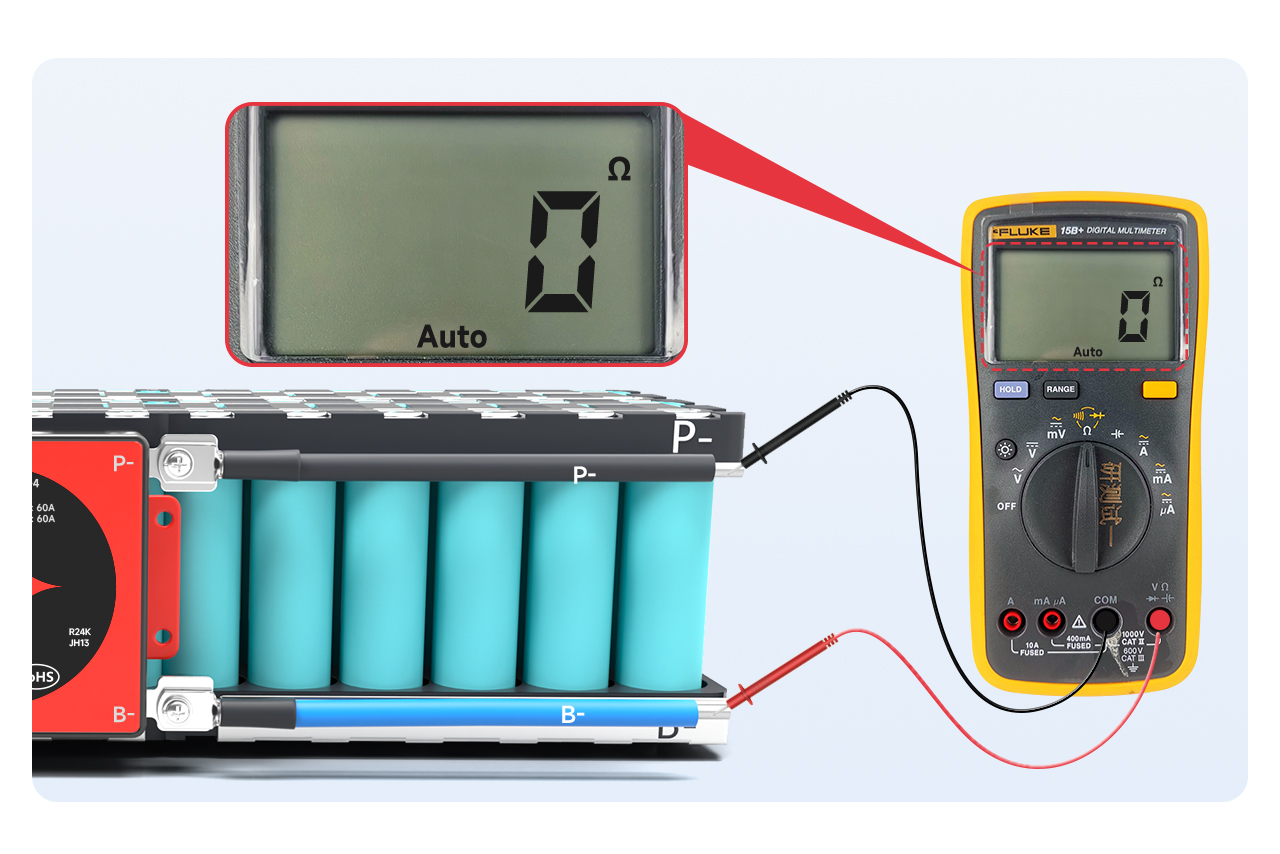

Atharraich an ioma-mheasta don ìre dìon a-staigh agus a 'tomhas an aghaidh a-staigh eadar B- agus P-. Ma tha an strì a-staigh ceangailte, tha e a 'dearbhadh gu bheil am bòrd dìon math.
Nota: Faodaidh tu breithneachadh a dhèanamh air a 'ghiùlan le bhith a' coimhead air an luach dìon taobh a-staigh. Is e an luach cur an aghaidh a-staigh 0ω, a tha a 'ciallachadh a bhith a' dèanamh. Air sgàth mearachd an ioma-mhisime, san fharsaingeachd tha nas lugha na 10mω a 'ciallachadh a' dèanamh; Faodaidh tu cuideachd an ioma-mhisimeter atharrachadh chun chlamhan. Cluinntinn fuaim ciùin cluinntinn.
Nòta:
1. Feumaidh am Bòrd dìon le tionndadh bog aire a thoirt do shiubhal an t-suidse nuair a bhios an tionndadh dùinte.
2. Mura h-eil am bòrd dìon a 'giùlan, cuir stad air an ath cheum agus cuir fios chun luchd-reic reic airson a bhith a' giullachd.
Ⅵ.Ceangail an loidhne toraidh

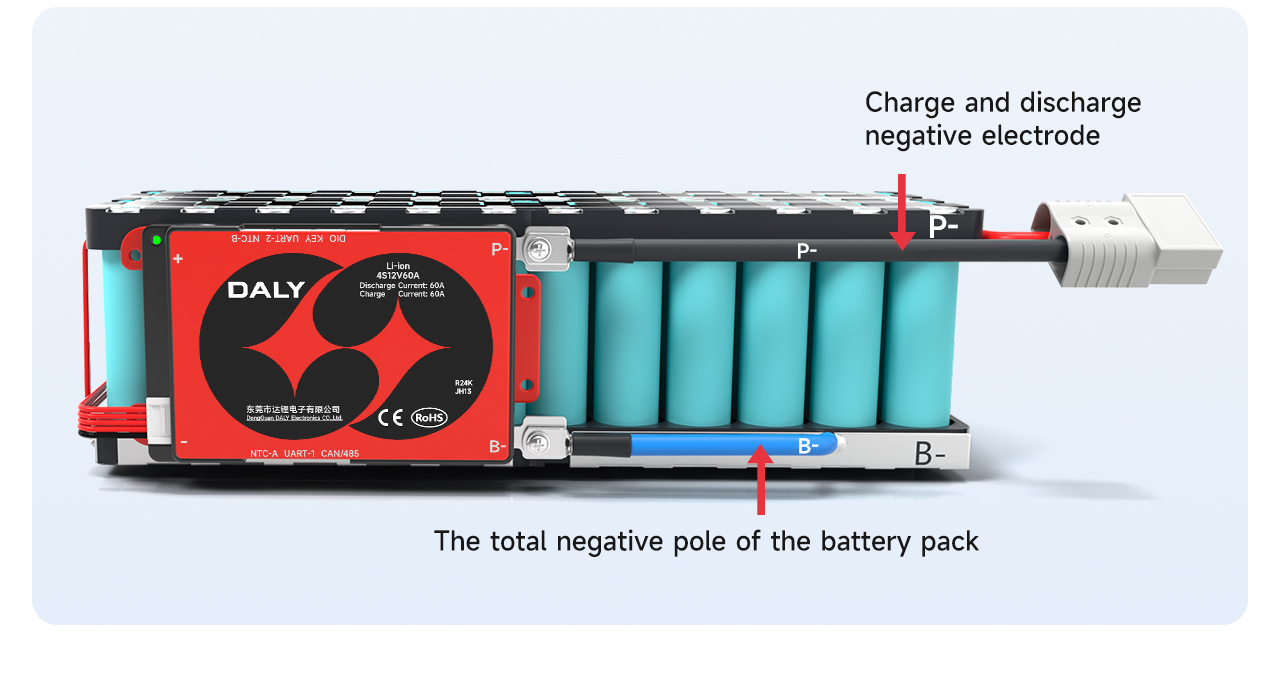

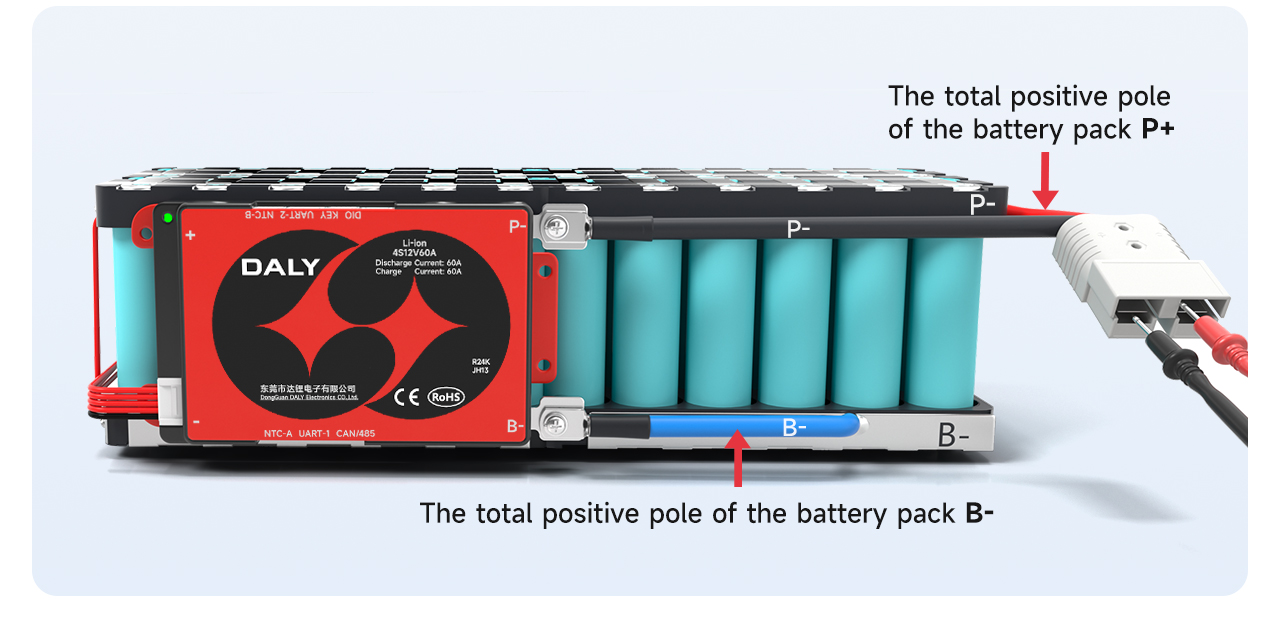

Às deidh dha dèanamh cinnteach gu bheil am Bòrd Dìon àbhaisteach, Sàbhail an uèir gorm air a 'Bhòrd Dìon gu Lingen Riaghlaidh iomlan B- den phasgan bataraidh. Tha am Bòrd P air a 'Bhòrd Dìon air a shuidheachadh gu pòla àicheil na cùmhnantan agus sgaoileadh.
Às deidh dha a bhith a 'tàthadh, thoir sùil a bheil bholtachd a' Bhùird Ath-Aithghidh cunbhalach a rèir bholtadh bataraidh.
Nota: Tha an port striting agus sgaoileadh port den Bhòrd Dìon Danlaiteach air an sgaradh, agus feumar an C-loidhne a bharrachd (mar as trice air a chomharrachadh le bhith ceangailte ri pòla àicheil an charger; Tha an loidhne P-P-ceangailte ri pòla àicheil a 'chinneas.

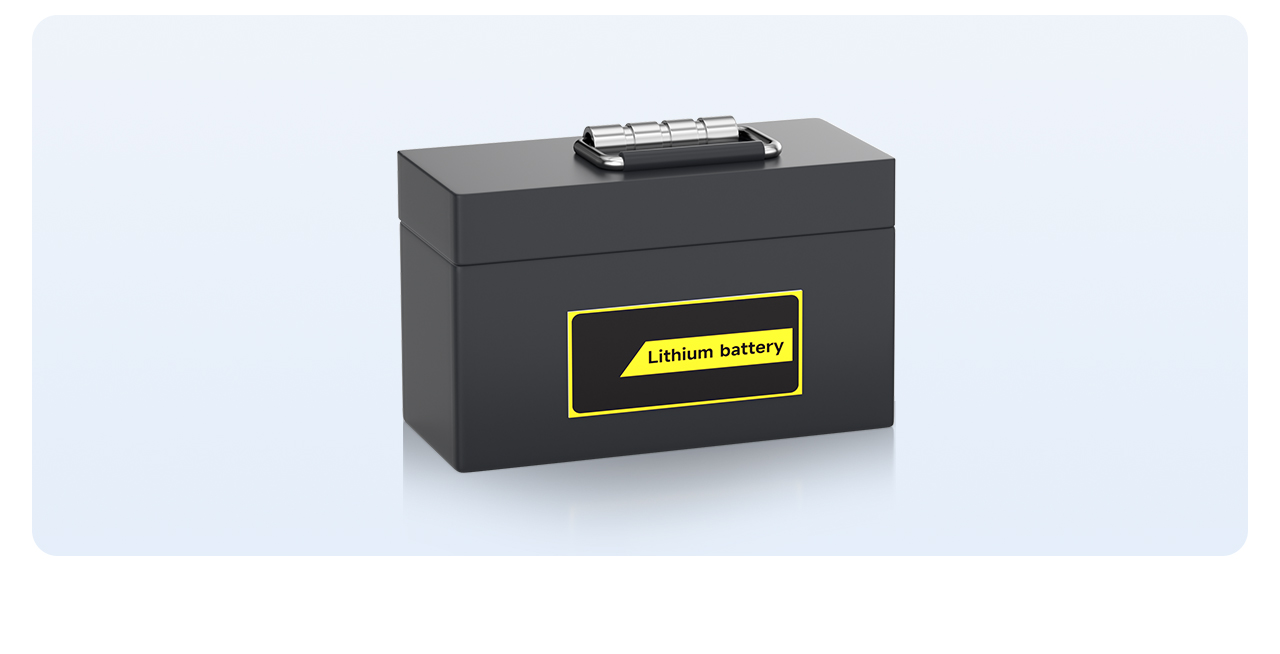

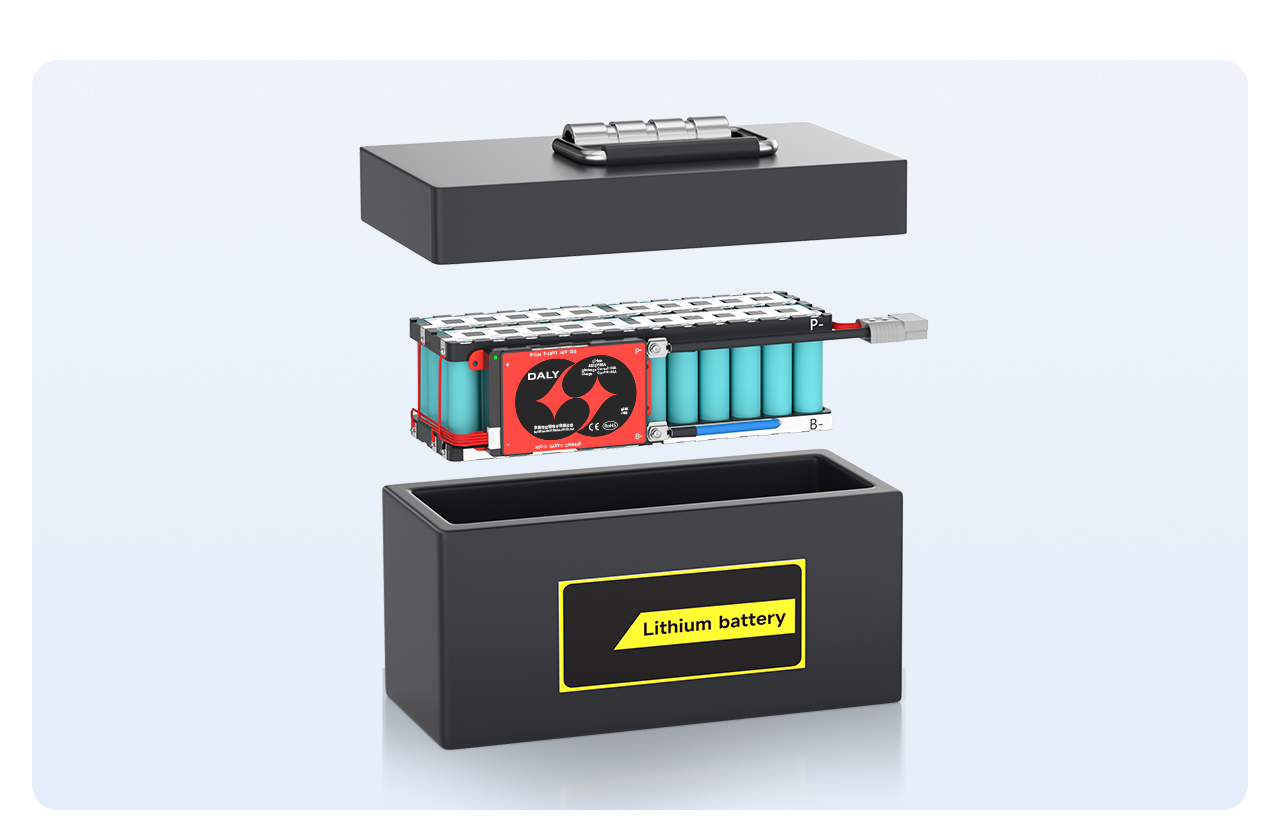

Mu dheireadh, cuir am pasgan bataraidh taobh a-staigh bogsa bataraidh, agus tha pacaid bataraidh crìochnaichte air cruinneachadh.
