Oideachadh sreangadh BMS Standard & Smart 3S
Gabh a3S12PPasgan bataraidh 18650 mar eisimpleir.

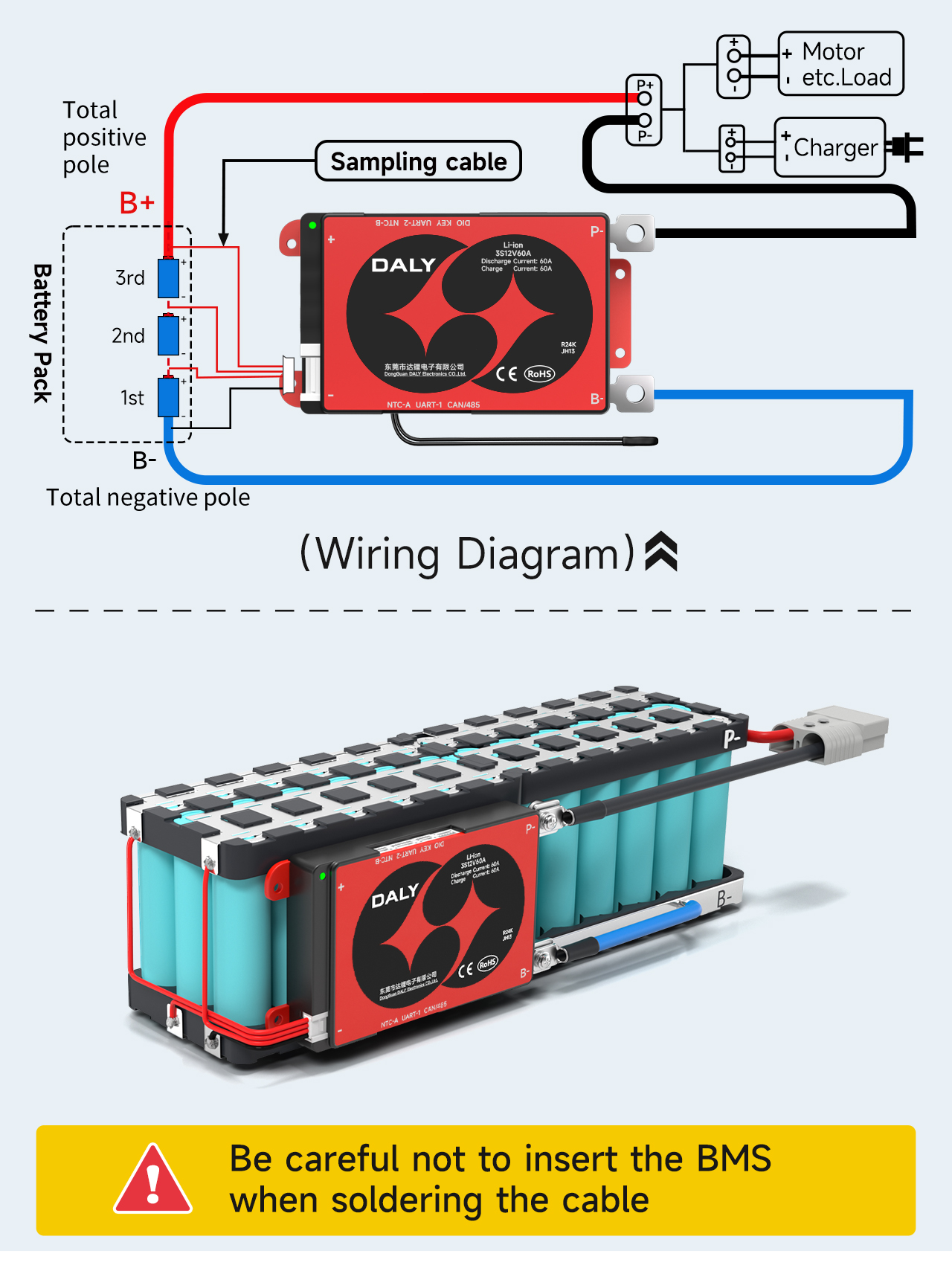

Bi faiceallach nach cuir thu a-steach am bòrd dìon nuair a bhios tu a’ sàthadh a’ chàball.
![Lifepo4 glic BMS](http://www.dalybms.com/uploads/三元3串接线流程-英文_012.jpg)

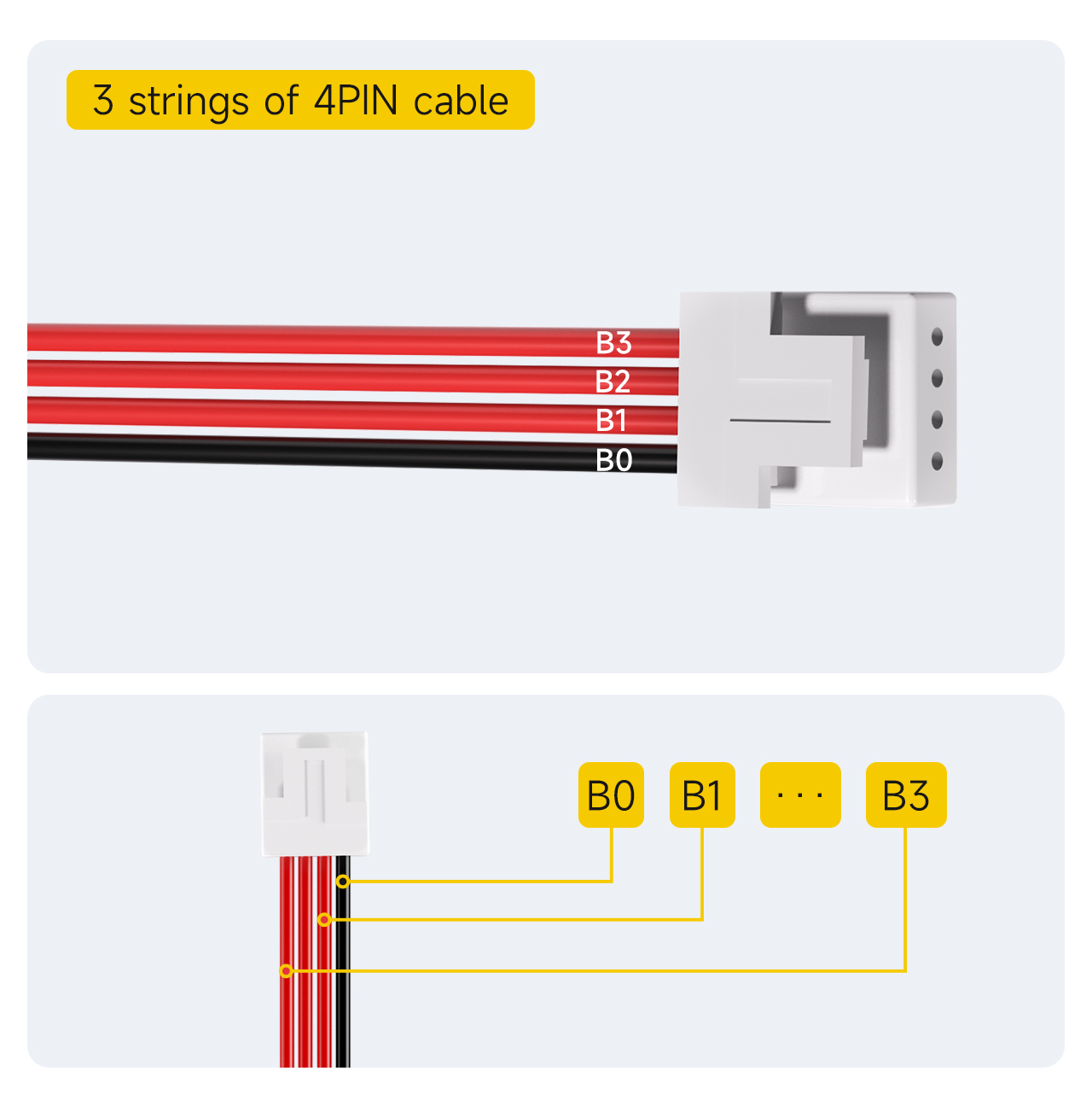

Ⅰ. Comharraich òrdugh nan loidhnichean samplachaidh
3S BMS le 4PIN
Nota: Is e 4PIN an càball samplachaidh bunaiteach airson rèiteachadh bòrd dìon 3-sreang.
1. Comharraich an càball dubh mar B0.
2. Tha a 'chiad càball dearg ri taobh a' chàball dhubh air a chomharrachadh mar B1.
... (agus mar sin air adhart, air a chomharrachadh ann an òrdugh)
4. Gus an càball dearg mu dheireadh, air a chomharrachadh mar B3.
![三元3串接线流程-英文_02](http://www.dalybms.com/uploads/三元3串接线流程-英文_021.jpg)

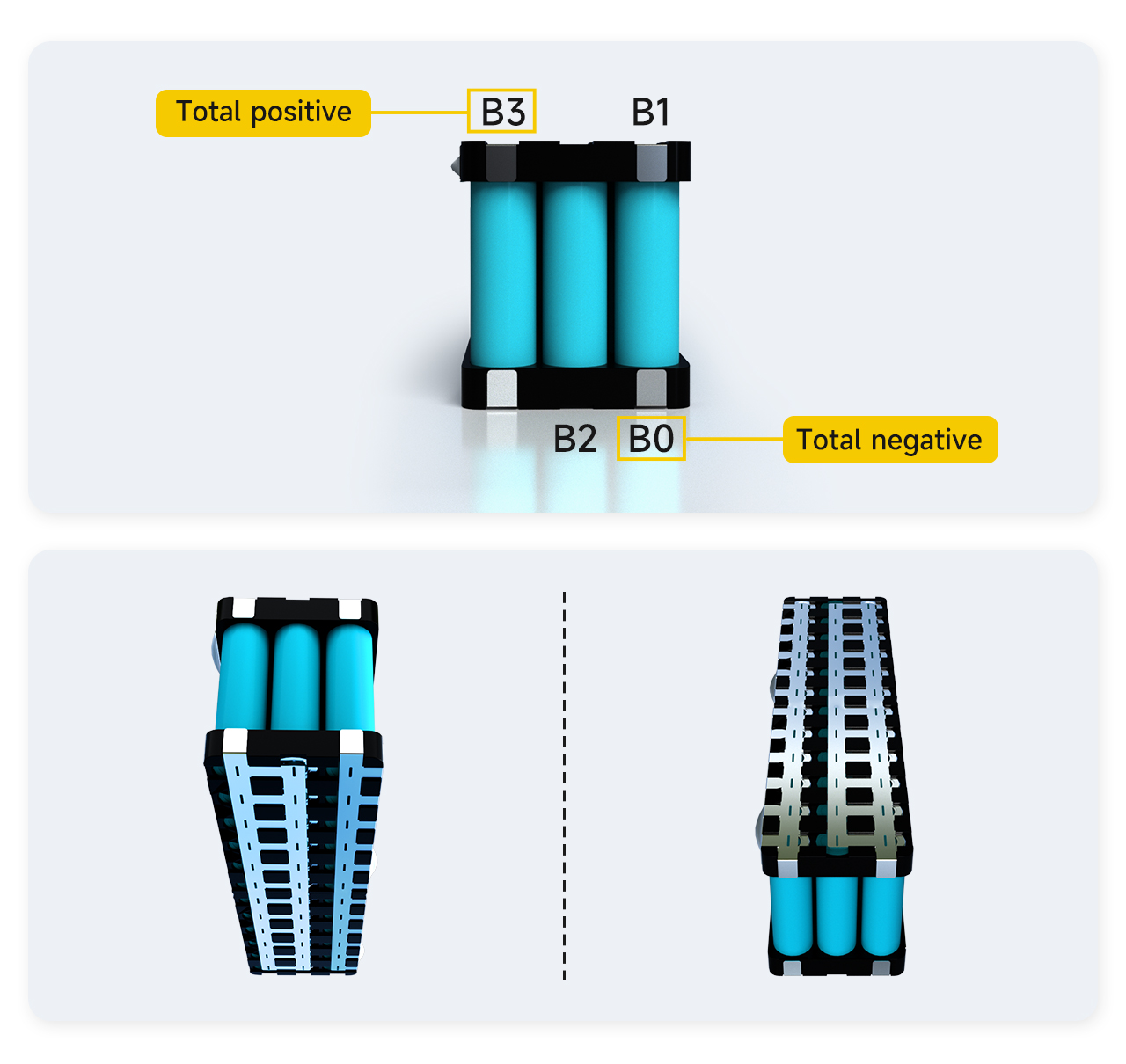

Ⅱ.Comharraich òrdugh puingean tàthaidh bataraidh
Lorg suidheachadh puing tàthaidh co-fhreagarrach a’ chàball, an toiseach comharraich suidheachadh a’ phuing fhreagarrach air a’ bhataraidh.
1. Tha pòla àicheil iomlan a 'phacaid bataraidh air a chomharrachadh mar B0.
2. Tha an ceangal eadar pòla dearbhach a 'chiad sreath de bataraidhean agus pòla àicheil an dàrna sreath de bataraidhean air a chomharrachadh mar B1.
3. Tha an ceangal eadar pòla dearbhach an dàrna sreath de bataraidhean agus pòla àicheil an treas sreath de bataraidhean air a chomharrachadh mar B2.
4. Tha an electrode dearbhach den 3mh sreang bataraidh air a chomharrachadh mar B3.
Nota: Leis gu bheil 3 sreangan gu h-iomlan anns a’ phasgan bataraidh, is e B3 cuideachd am pòla dearbhach iomlan den phasgan bataraidh. Mura h-e B3 an ìre dearbhach iomlan den phasgan bataraidh, tha e a’ dearbhadh gu bheil an òrdugh comharrachaidh ceàrr, agus feumar a sgrùdadh agus a chomharrachadh a-rithist.
![三元3串接线流程-英文_03](http://www.dalybms.com/uploads/三元3串接线流程-英文_031.jpg)
Ⅲ.Soldering agus uèirleadh

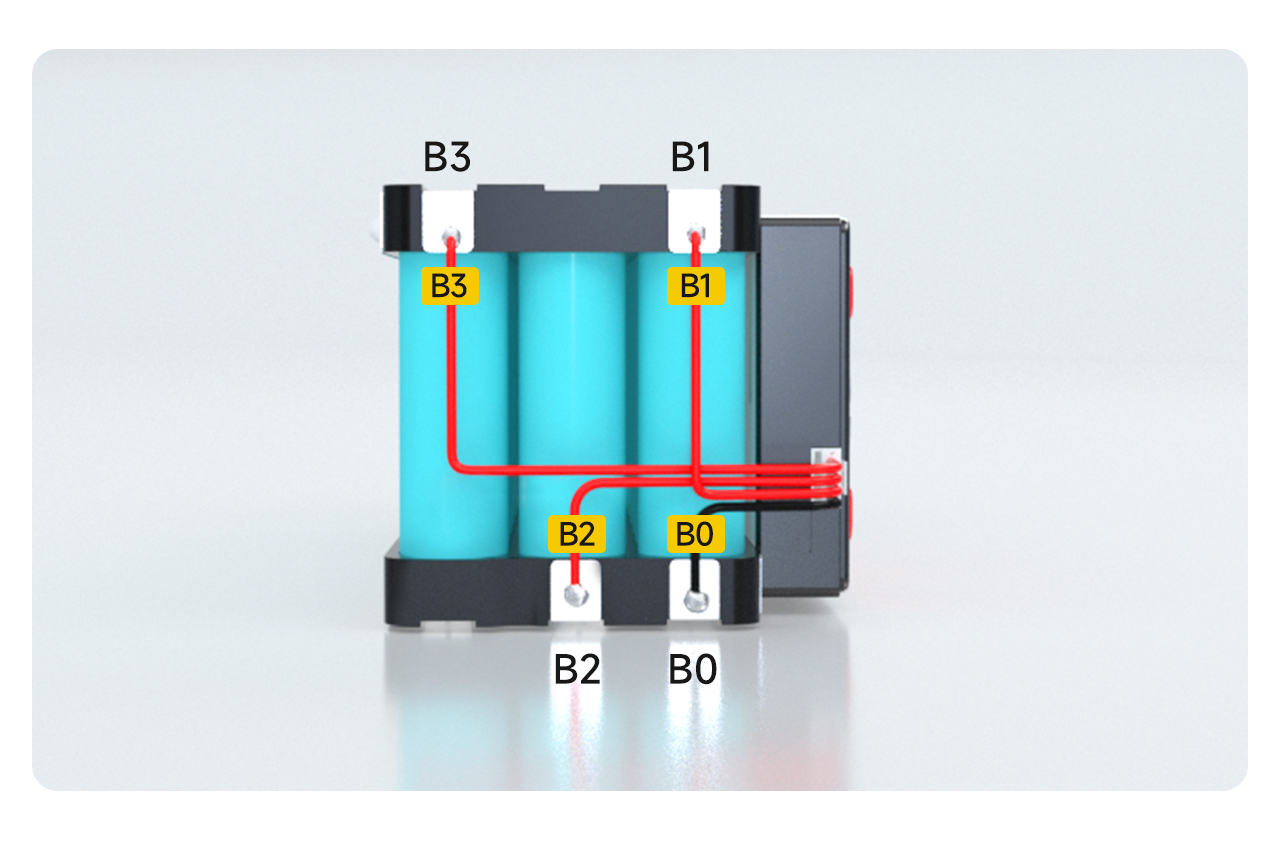

1. Tha B0 a 'chàball air a shàrachadh gu suidheachadh B0 a' bhataraidh.
2. Tha an càball B1 air a sholarachadh gu suidheachadh B1 a 'bhataraidh.
3. Tha an càball B2 air a sholarachadh gu suidheachadh B2 a 'bhataraidh.
4. Tha an càball B3 air a sholarachadh gu suidheachadh B3 a 'bhataraidh.
![三元3串接线流程-英文_04](http://www.dalybms.com/uploads/三元3串接线流程-英文_041.jpg)
Ⅳ. Dearbhadh bholtaids

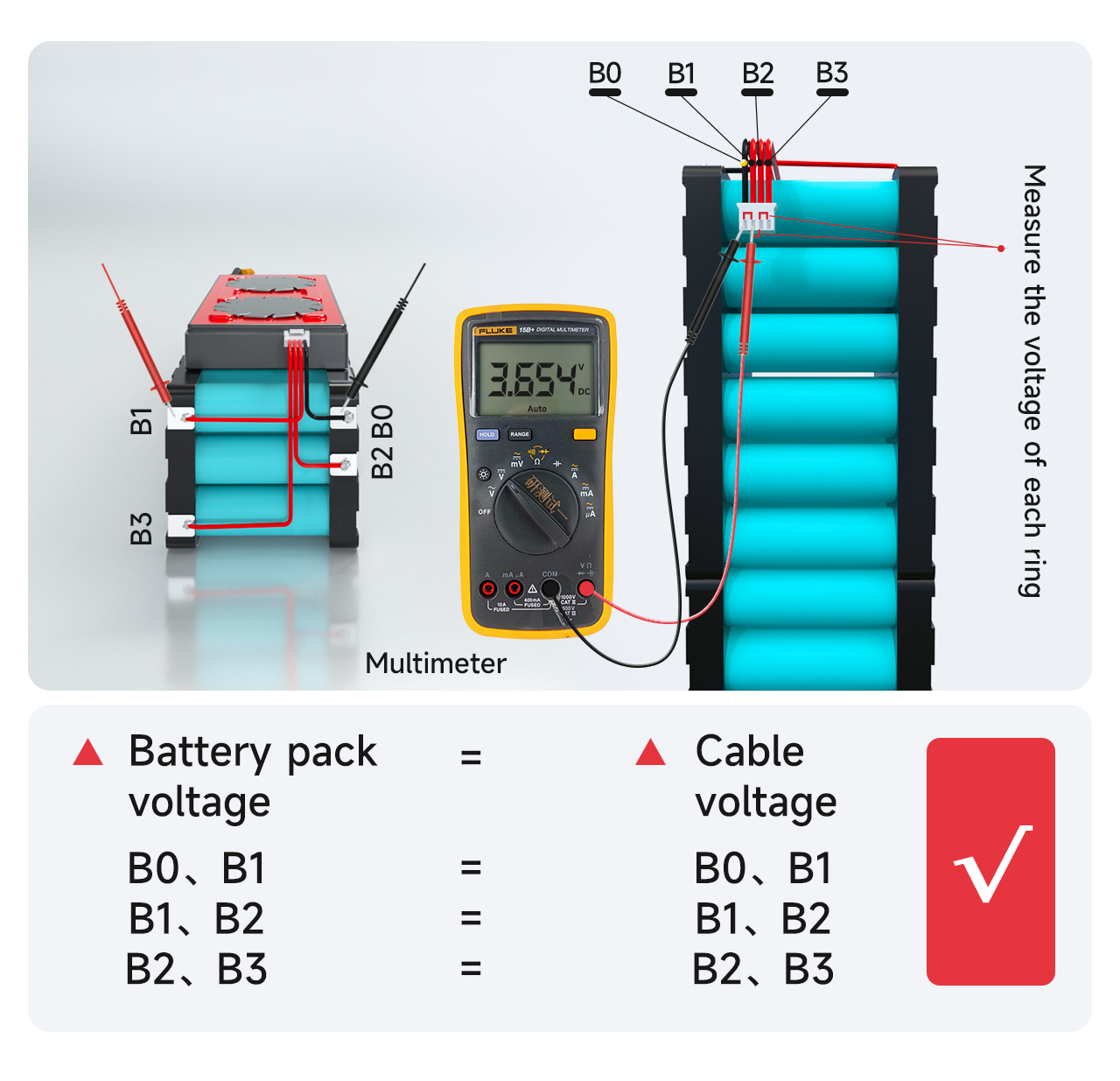

Tomhais an bholtachd eadar càbaill faisg air làimh le multimeter gus dearbhadh gu bheil an bholtadh ceart air a chruinneachadh leis na càbaill.
Tomhais a bheil bholtachd a’ chàball B0 gu B1 co-ionann ri bholtaids a’ phasgan bataraidh B0 gu B1. Ma tha e co-ionnan, tha e a 'dearbhadh gu bheil an cruinneachadh bholtaids ceart. Mura h-eil, tha e na dhearbhadh gu bheil an loidhne cruinneachaidh air a thàthadh gu lag, agus feumar an càball ath-thàthadh. Le samhlachadh, tomhais a bheil bholtaids sreangan eile air an cruinneachadh gu ceart.
2. Cha bu chòir eadar-dhealachadh bholtachd gach sreang a bhith nas àirde na 1V. Ma tha e nas àirde na 1V, tha e a 'ciallachadh gu bheil duilgheadas ann leis an uèirleadh, agus feumaidh tu an ceum roimhe ath-aithris airson a lorg.
![三元3串接线流程-英文_05](http://www.dalybms.com/uploads/三元3串接线流程-英文_051.jpg)
Ⅴ. Plorg càileachd bòrd rotation
! Dèan cinnteach an-còmhnaidh gu bheil am bholtadh ceart air a lorg mus cuir thu a-steach am bòrd dìon!

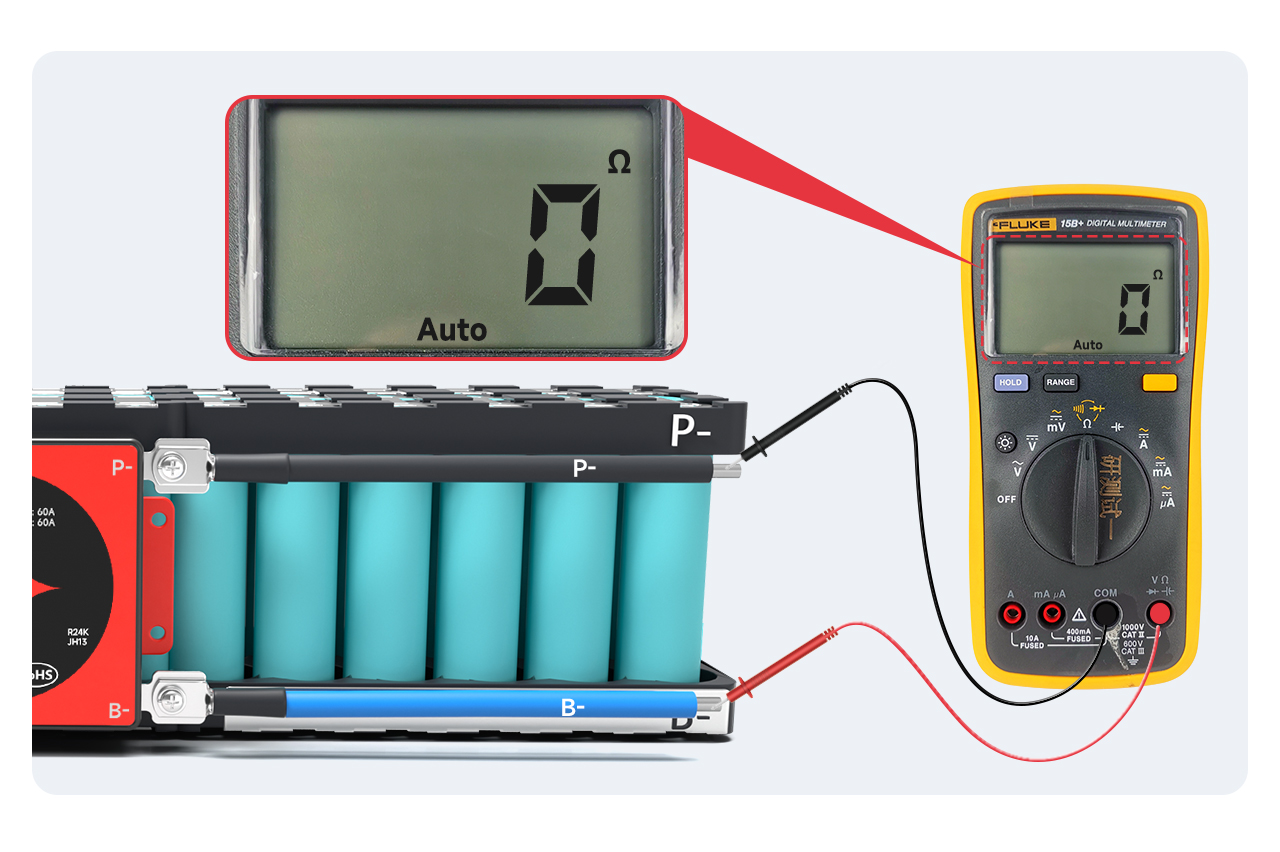

Atharraich an multimeter ris an ìre strì a-staigh agus tomhais an aghaidh a-staigh eadar B- agus P-. Ma tha an aghaidh a-staigh ceangailte, tha e na dhearbhadh gu bheil am bòrd dìon math.
Nota: Faodaidh tu breithneachadh a dhèanamh air an giùlan le bhith a’ coimhead air an luach dìon a-staigh. Is e an luach an aghaidh a-staigh 0Ω, a tha a’ ciallachadh giùlan. Air sgàth mearachd an multimeter, san fharsaingeachd, nas lugha na 10mΩ a 'ciallachadh conduction; faodaidh tu cuideachd an multimeter atharrachadh gu clamhan. Cluinnear fuaim beeping.
![三元3串接线流程-英文_06](http://www.dalybms.com/uploads/三元3串接线流程-英文_061.jpg)
Thoir an aire:
1. Feumaidh am bòrd dìon le suidse bog aire a thoirt do ghiùlan an suidse nuair a tha an suidse dùinte.
2. Mura h-eil am bòrd dìon a 'giùlan, feuch an cuir thu stad air an ath cheum agus cuir fios chun luchd-reic airson a bhith a' giullachd.
Ⅵ.Ceangail an loidhne toraidh

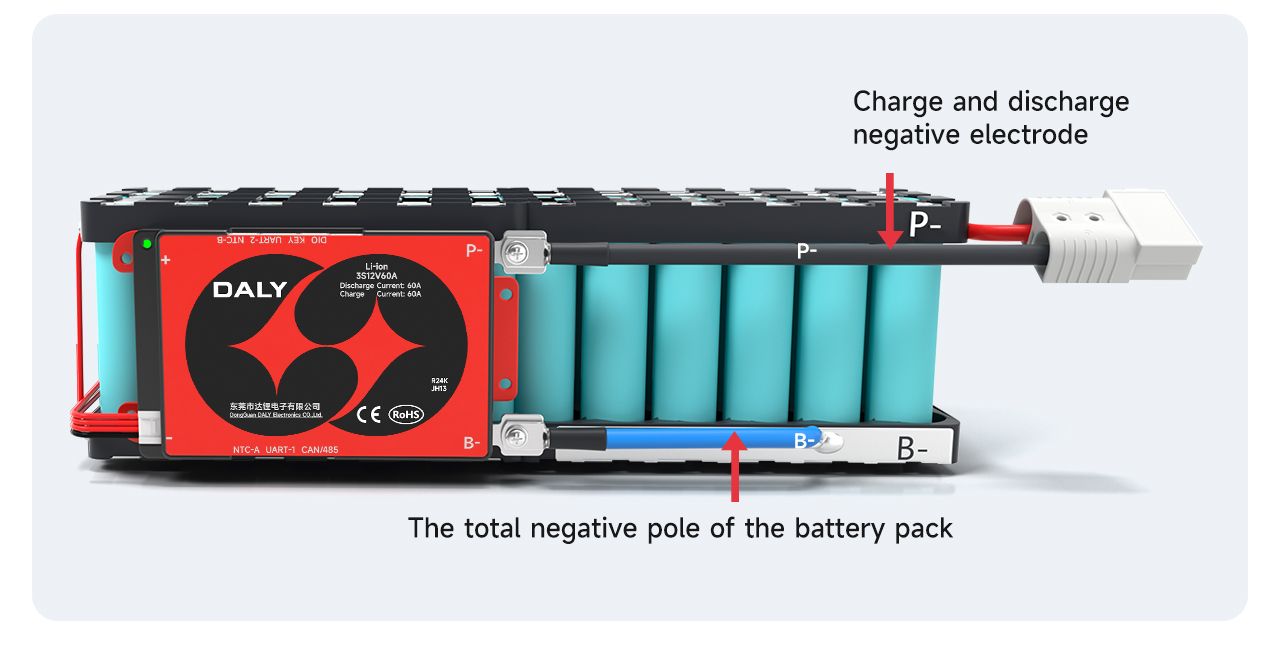

Às deidh dhut dèanamh cinnteach gu bheil am bòrd dìon àbhaisteach, cuir an uèir ghorm B- air a ’bhòrd dìon gu B- àicheil iomlan a’ phacaid bataraidh. Tha an loidhne-P air a’ bhòrd dìon air a shàrachadh ris a’ phòla àicheil cosgais is sgaoilidh.
Às deidh tàthadh, dèan cinnteach a bheil bholtachd a ’bhùird overprotection co-chòrdail ri bholtadh a’ bhataraidh.
![三元3串接线流程-英文_07](http://www.dalybms.com/uploads/三元3串接线流程-英文_071.jpg)
![三元3串接线流程-英文_08](http://www.dalybms.com/uploads/三元3串接线流程-英文_081.jpg)

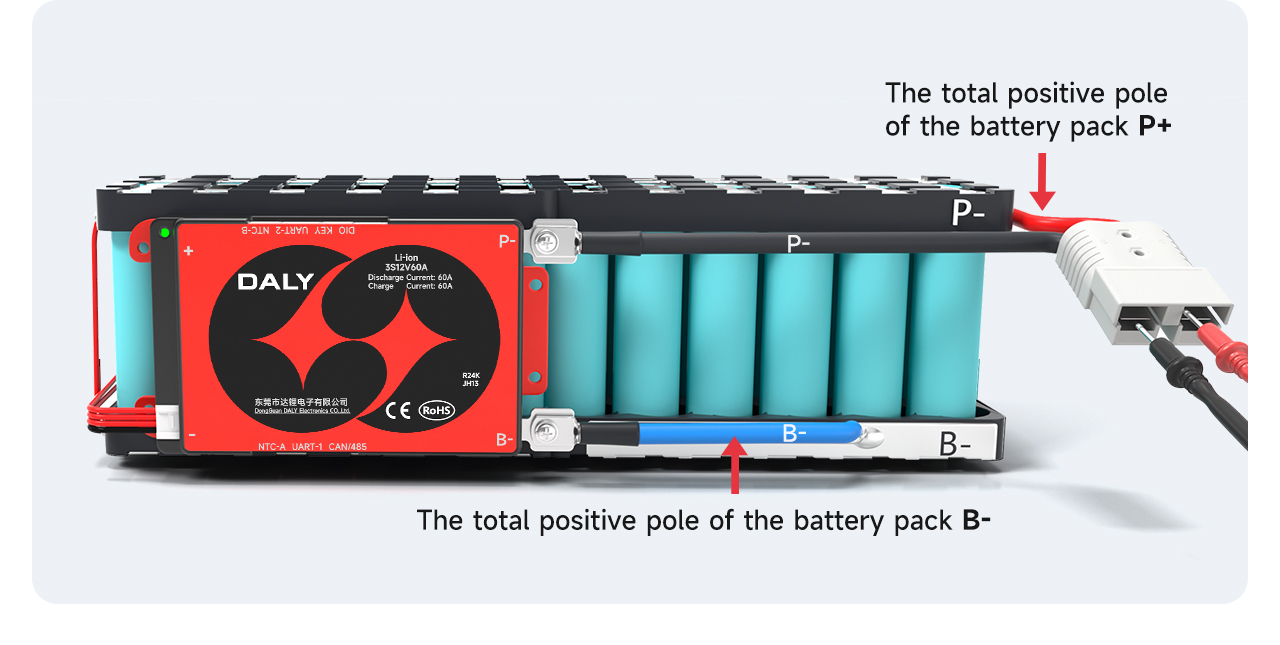

Nota: Tha am port cosgais agus am port sgaoilidh den bhòrd dìon sgoltadh air an sgaradh, agus feumaidh an loidhne C a bharrachd (mar as trice air a chomharrachadh le buidhe) a bhith ceangailte ri pòla àicheil a ’charger; tha an loidhne P ceangailte ri pòla àicheil an t-sgaoilidh.
![三元3串接线流程-英文_09](http://www.dalybms.com/uploads/三元3串接线流程-英文_091.jpg)

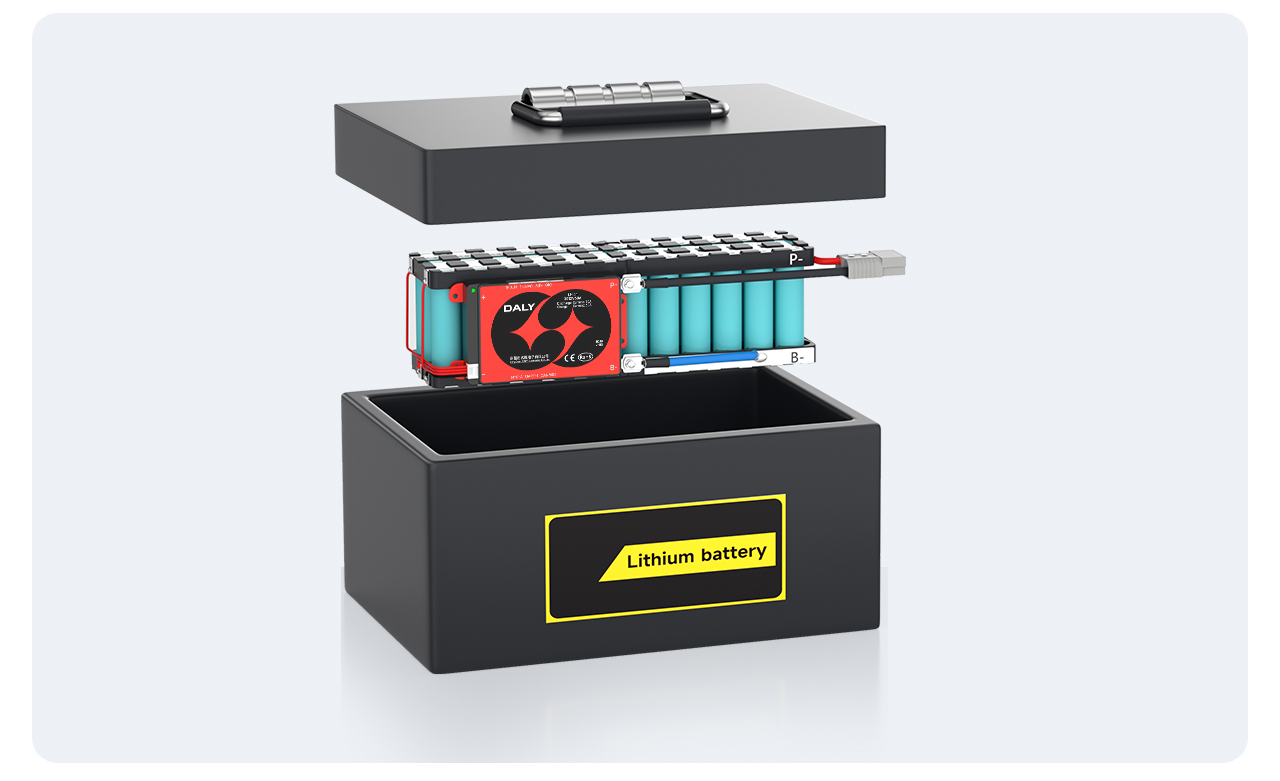

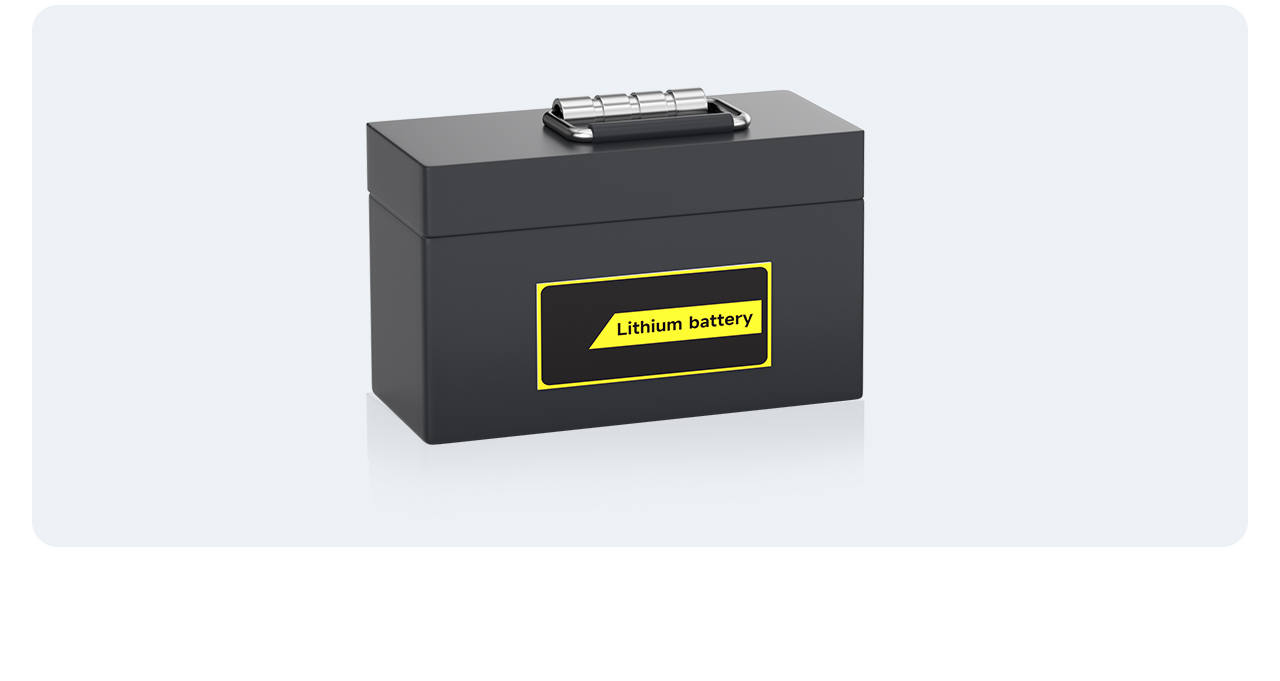

Mu dheireadh, cuir am pasgan bataraidh taobh a-staigh a 'bhogsa bataraidh, agus tha pasgan bataraidh crìochnaichte air a chruinneachadh.
![三元3串接线流程-英文_10](http://www.dalybms.com/uploads/三元3串接线流程-英文_101.jpg)
