Oideachadh uèirleadh BMS àbhaisteach & snasail 16S
Gabh16 pasgan bataraidh sreath agus 12 co-shìnte 18650 mar eisimpleir

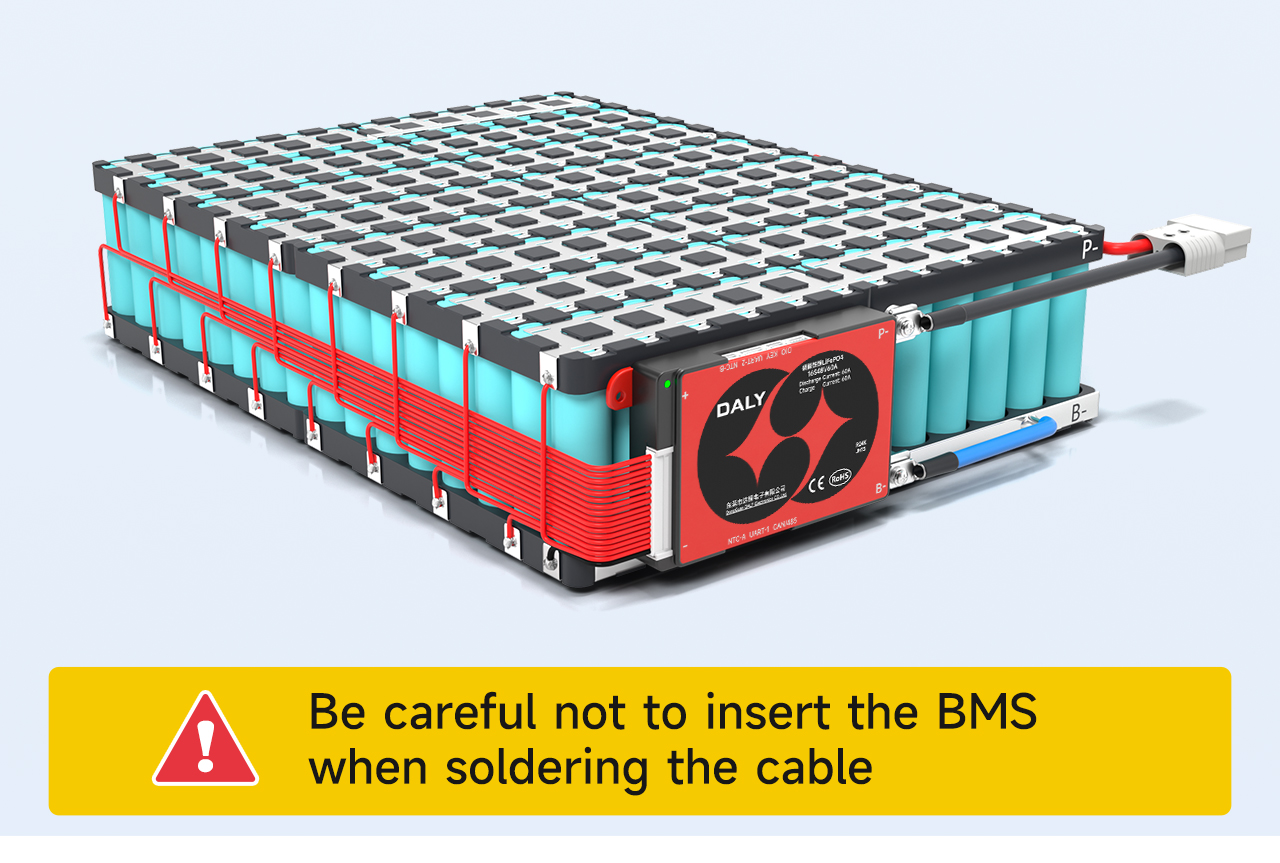

Bi faiceallach gun a bhith a’ cur a-steach am BMS nuair a bhios tu a’ tàthadh a’ chàball
Ⅰ. Comharraich òrdugh nan loidhnichean samplachaidh

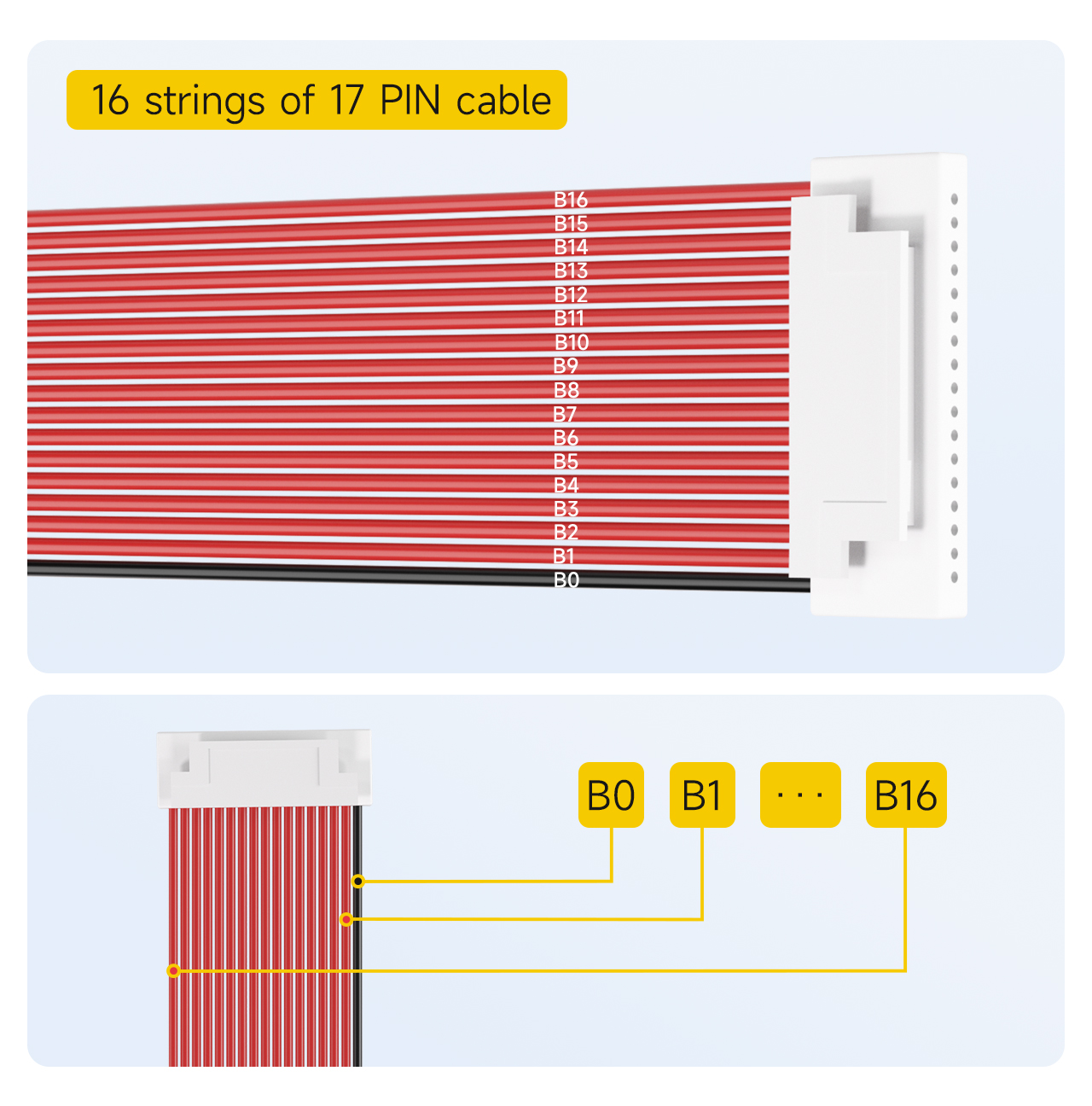

16 sreangan de17Càball PIN
Nota: An càball samplachaidh bunaiteach airson16Is e rèiteachadh BMS -string17PIN.
1. Comharraich am càball dubh mar B0.
2. Tha a’ chiad chàball dearg ri taobh a’ chàball dhuibh air a chomharrachadh mar B1
... (agus mar sin air adhart, air a chomharrachadh ann an sreath)
17Gus an càball dearg mu dheireadh, air a chomharrachadh mar B16.

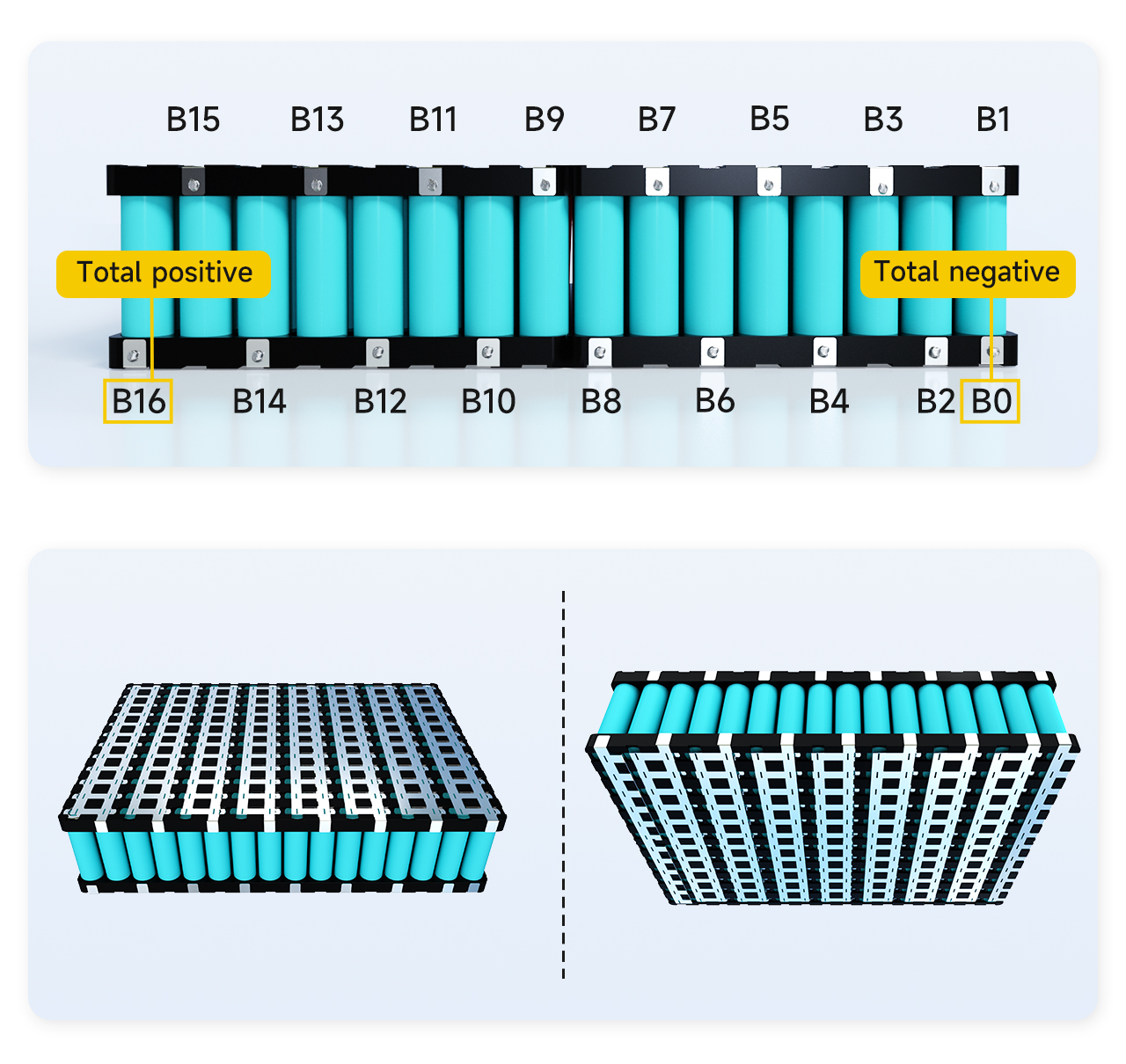

Ⅱ. Comharraich òrdugh phuingean tàthaidh bataraidh

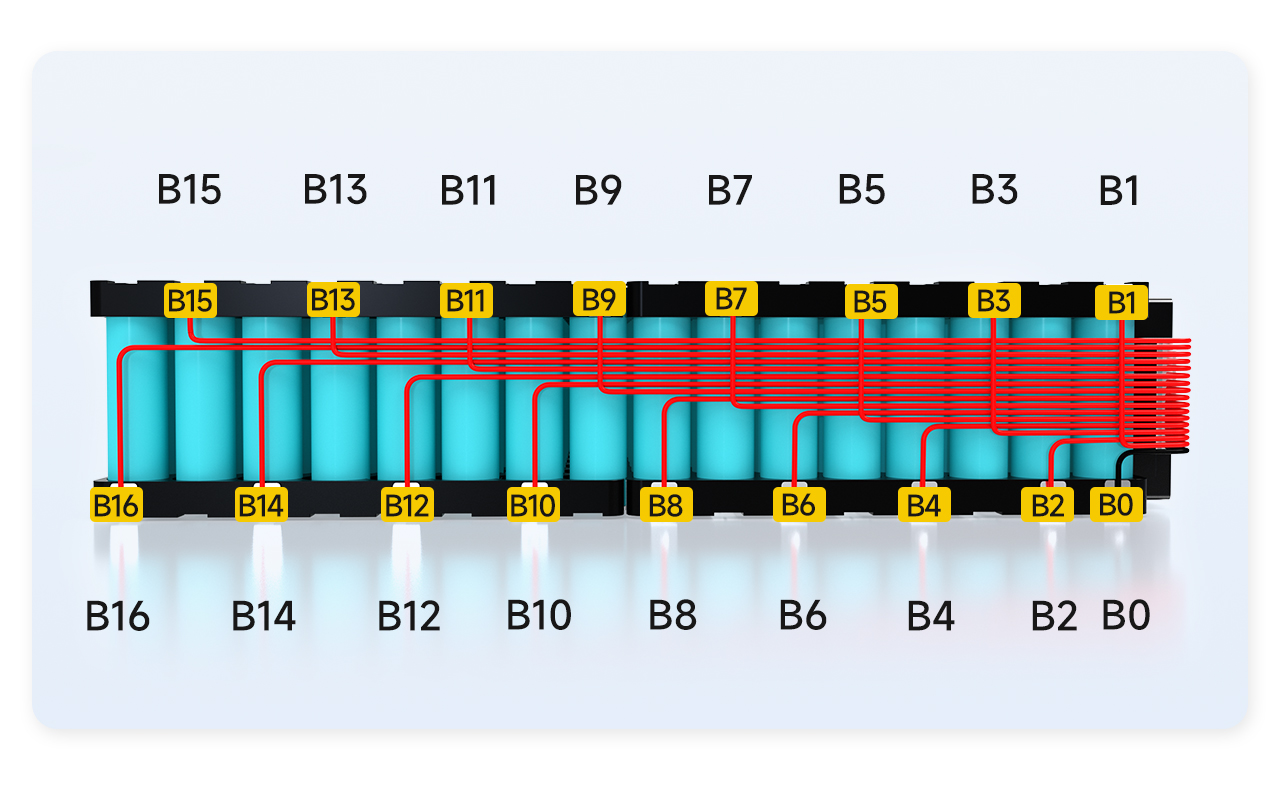

Lorg suidheachadh a’ phuing tàthaidh co-fhreagarrach air a’ chàball, comharraich suidheachadh a’ phuing co-fhreagarrach air a’ bhataraidh an toiseach
1. Tha pòla àicheil iomlan a’ phacaid bataraidh air a chomharrachadh mar B0
2. Tha an ceangal eadar pòla deimhinneach a’ chiad shreath bataraidhean agus pòla àicheil an dàrna sreath bataraidhean air a chomharrachadh mar B1
3. Tha an ceangal eadar pòla deimhinneach an dàrna sreath de bataraidhean agus pòla àicheil an treas sreath de bataraidhean air a chomharrachadh mar B2
... (Agus mar sin air adhart)
16An ceangal eadar pòla dheimhinneach an15sreang bataraidh agus pòla àicheil an16Tha an sreang bataraidh air a chomharrachadh mar B15.
17. Tha an dealan dearbhach den 16mh sreang bataraidh air a chomharrachadh mar B16.
Nota: Leis gu bheil 16 sreangan san iomlan aig a’ phacaid bataraidh, ’s e B16 cuideachd pòla deimhinneach iomlan a’ phacaid bataraidh. Mura h-e B16 ìre deimhinneach iomlan a’ phacaid bataraidh, tha e a’ dearbhadh gu bheil òrdugh a’ chomharrachaidh ceàrr, agus feumar a sgrùdadh agus a chomharrachadh a-rithist.
Ⅲ. Tàthadh agus uèirleadh
1. Tha B0 a’ chàbaill air a thàthadh ri suidheachadh B0 a’ bhataraidh.
2. Tha an càball B1 air a shàthadh ri suidheachadh B1 a’ bhataraidh.
... (agus mar sin air adhart, a’ tàthadh ann an sreath)
17. Tha an càball B16 air a shàthadh ri suidheachadh B16 a’ bhataraidh.
Ⅳ. Bholtaids lorgaidh

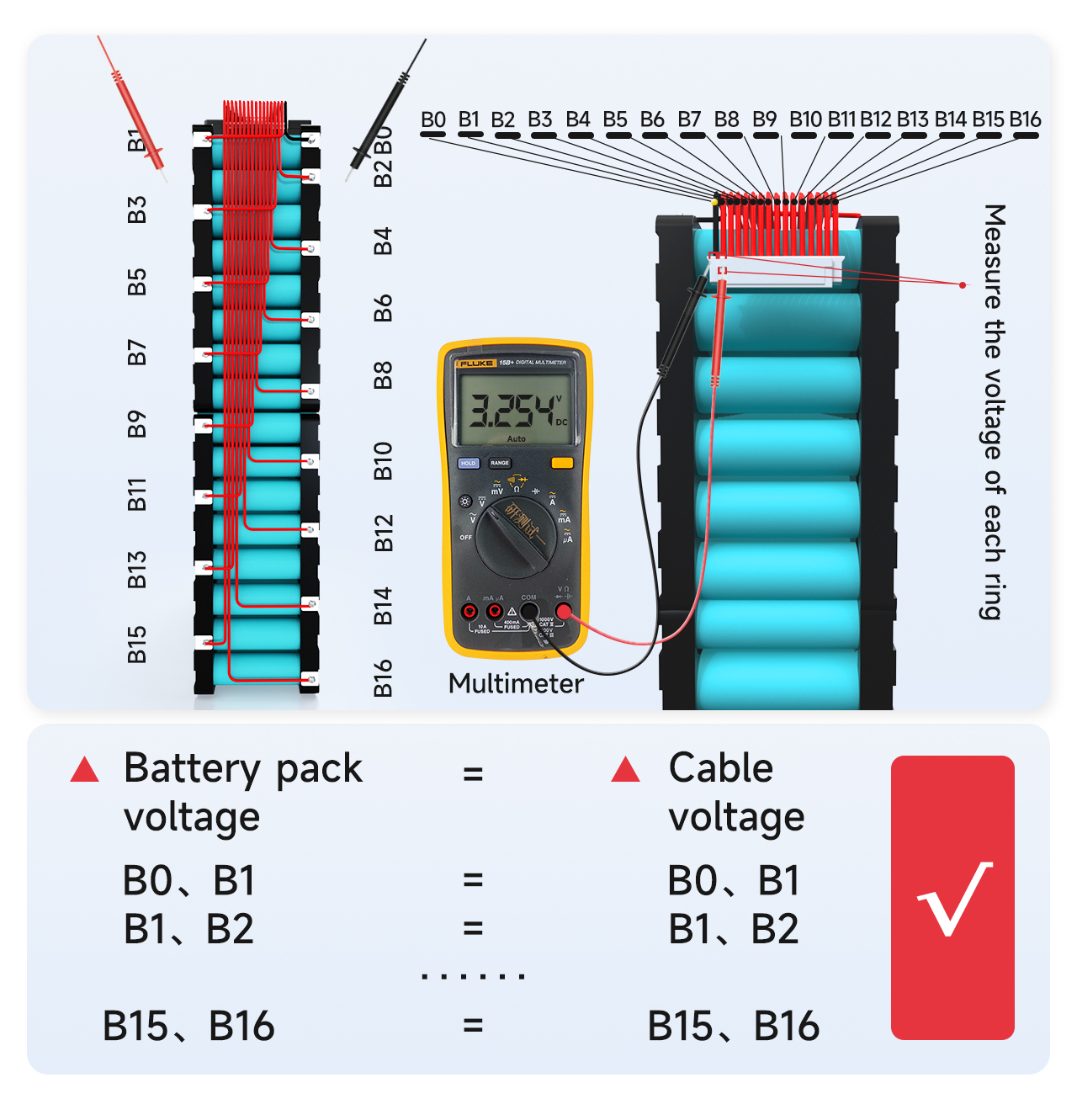

Tomhais am bholtaids eadar càbaill faisg air làimh le multimeter gus dearbhadh gu bheil am bholtaids cheart a’ tional nan càbaill.
1. Tomhais a bheil bholtaids a’ chàball B0 gu B1 co-ionann ri bholtaids a’ phacaid bataraidh B0 gu B1. Ma tha e co-ionann, tha e a’ dearbhadh gu bheil an cruinneachadh bholtaids ceart. Mura h-eil, tha e a’ dearbhadh gu bheil an loidhne chruinneachaidh air a tàthadh gu lag, agus feumar an càball ath-thàthadh. San aon dòigh, tomhais a bheil bholtaids nan sreangan eile air an cruinneachadh gu ceart.
2. Cha bu chòir an diofar bholtaids anns gach sreang a bhith nas àirde na 1V. Ma tha e nas àirde na 1V, tha sin a’ ciallachadh gu bheil duilgheadas ann leis an uèirleadh, agus feumaidh tu an ceum roimhe ath-aithris airson lorg.
Ⅴ. Lorg càileachd BMS
Dèan cinnteach an-còmhnaidh gu bheil am bholtaids cheart air a lorg mus cuir thu a-steach am BMS!

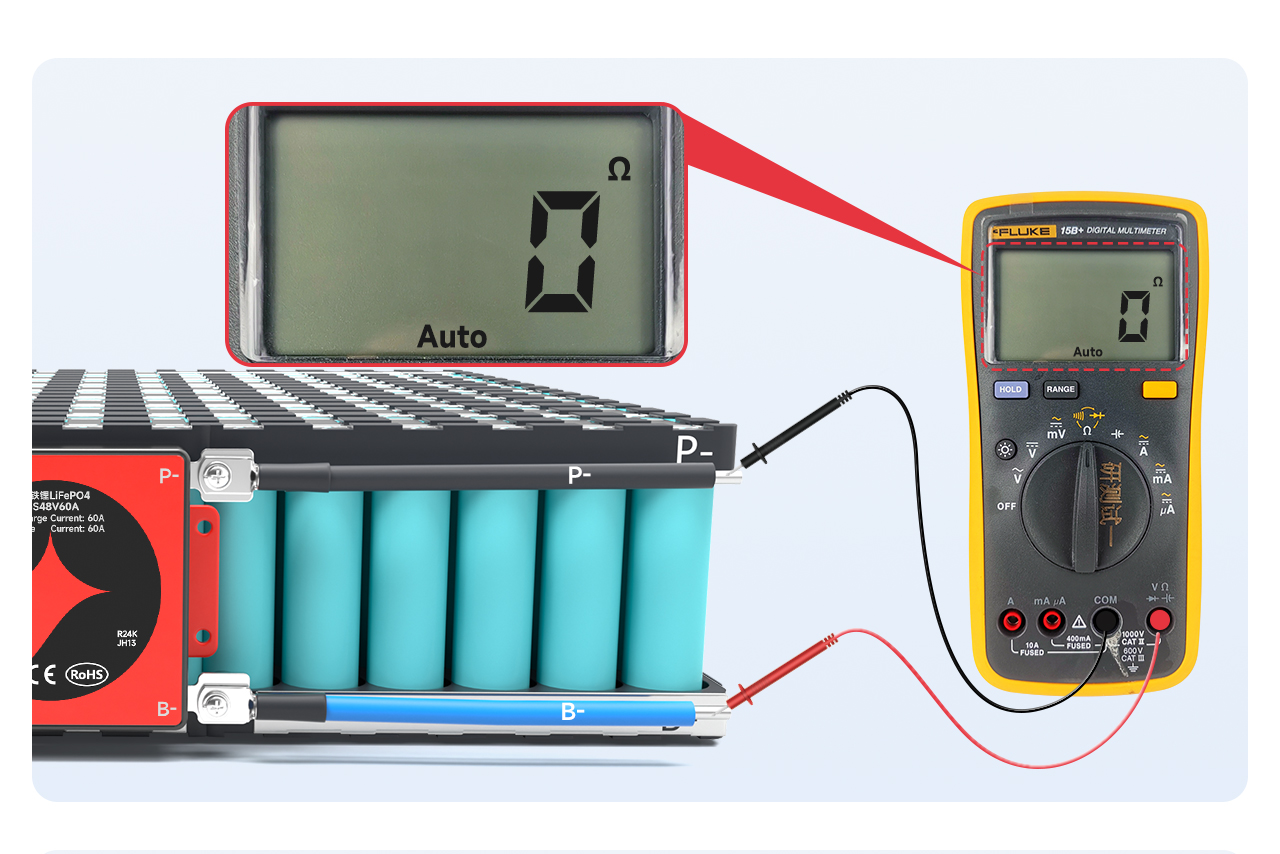

Atharraich an multimeter chun ìre aghaidh a-staigh agus tomhais an aghaidh a-staigh eadar B- agus P-. Ma tha an aghaidh a-staigh ceangailte, tha e a’ dearbhadh gu bheil am BMS math.
Nota: Faodaidh tu breithneachadh a dhèanamh air an t-seòladh le bhith a’ coimhead air luach an aghaidh a-staigh. Is e 0Ω luach an aghaidh a-staigh, a tha a’ ciallachadh seòladh. Air sgàth mearachd an ioma-mheatair, mar as trice tha nas lugha na 10Ω a’ ciallachadh seòladh; faodaidh tu cuideachd an ioma-mheatair atharrachadh a rèir a’ bhìdeir. Cluinnear fuaim bìp.
Fios:
1. Feumaidh am BMS le suidse bog aire a thoirt do ghiùlan an suidse nuair a tha an suidse dùinte.
2. Mura h-eil am BMS ag obair, cuir stad air an ath cheum agus cuir fios chun luchd-reic airson giullachd.
Ⅵ. Ceangail an loidhne toraidh

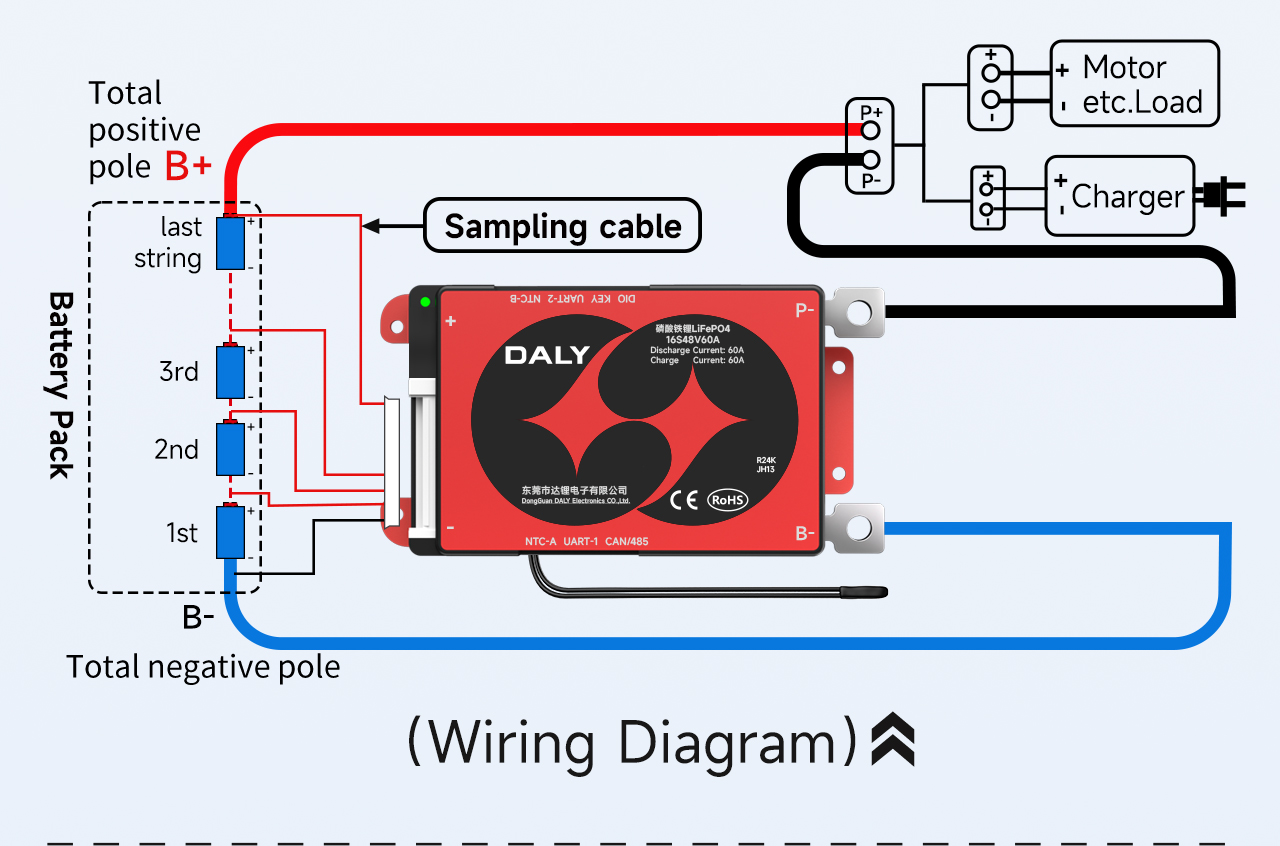

Às dèidh dhut dèanamh cinnteach gu bheil am BMS àbhaisteach, cuir an uèir B- ghorm air a’ BMS ris a’ phòla àicheil iomlan B- den phacaid bataraidh. Tha an loidhne-P air a’ BMS air a tàthadh ris a’ phòla àicheil cosgais is sgaoilidh.
Às dèidh tàthadh, thoir sùil a bheil bholtaids an BMS os cionn a rèir bholtaids a’ bhataraidh.
Lorg bholtaids thar-bhòrd: bholtaids (B-, P+) = bholtaids (P-, P+)

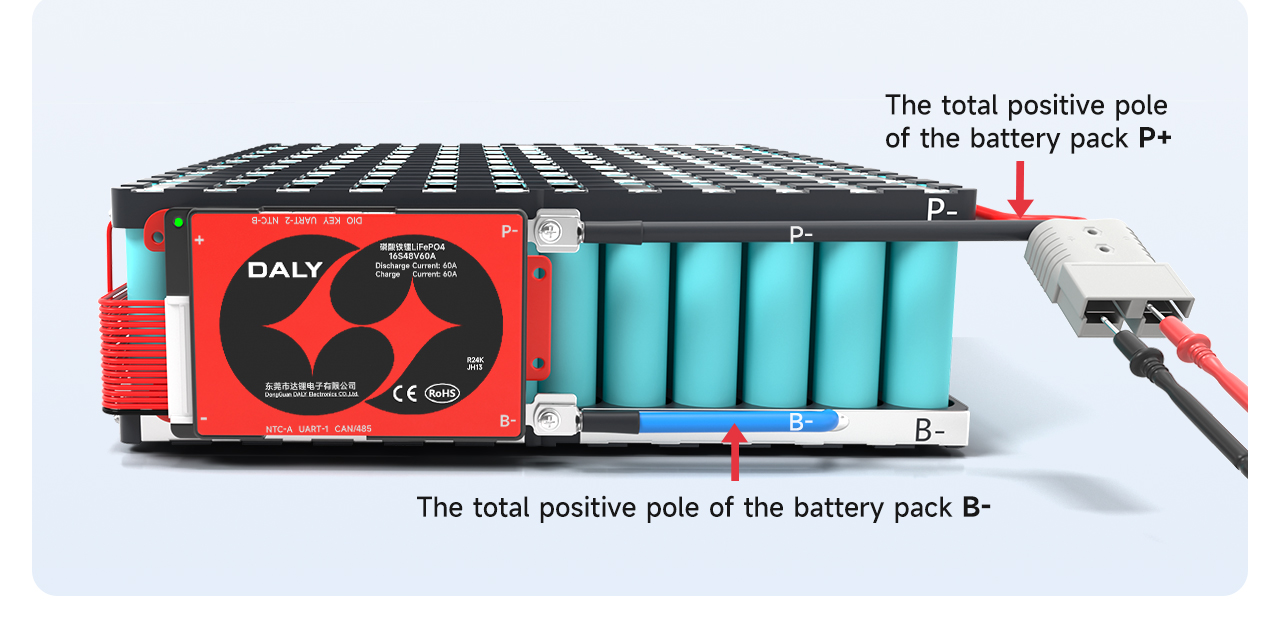

Tha pòla deimhinneach cosgais is dì-luchdachadh ceangailte gu dìreach ri pòla deimhinneach iomlan pasgan a’ bhataraidh.

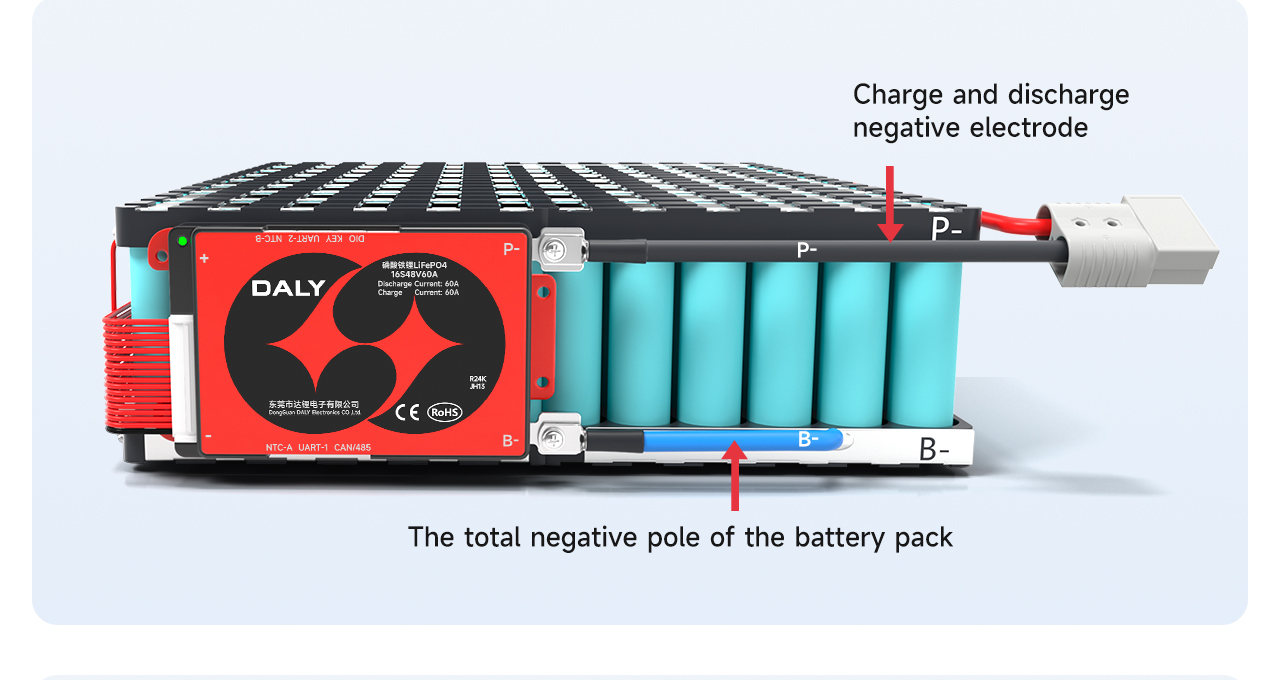

Nota: Tha am port cosgais agus am port sgaoilidh den BMS roinnte air an sgaradh, agus feumar an loidhne-C a bharrachd (mar as trice air a chomharrachadh le buidhe) a cheangal ri pòla àicheil an luchdair; tha an loidhne-P ceangailte ri pòla àicheil an sgaoilidh.

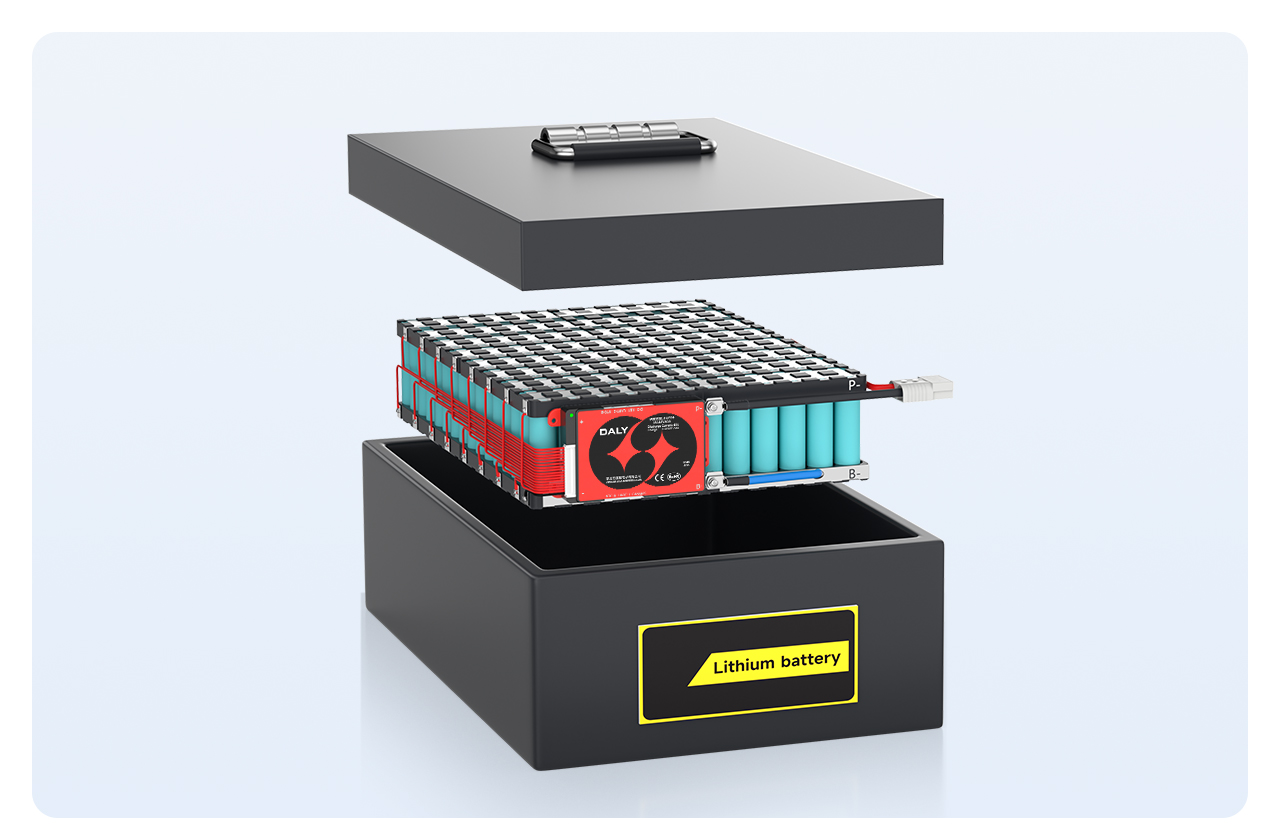

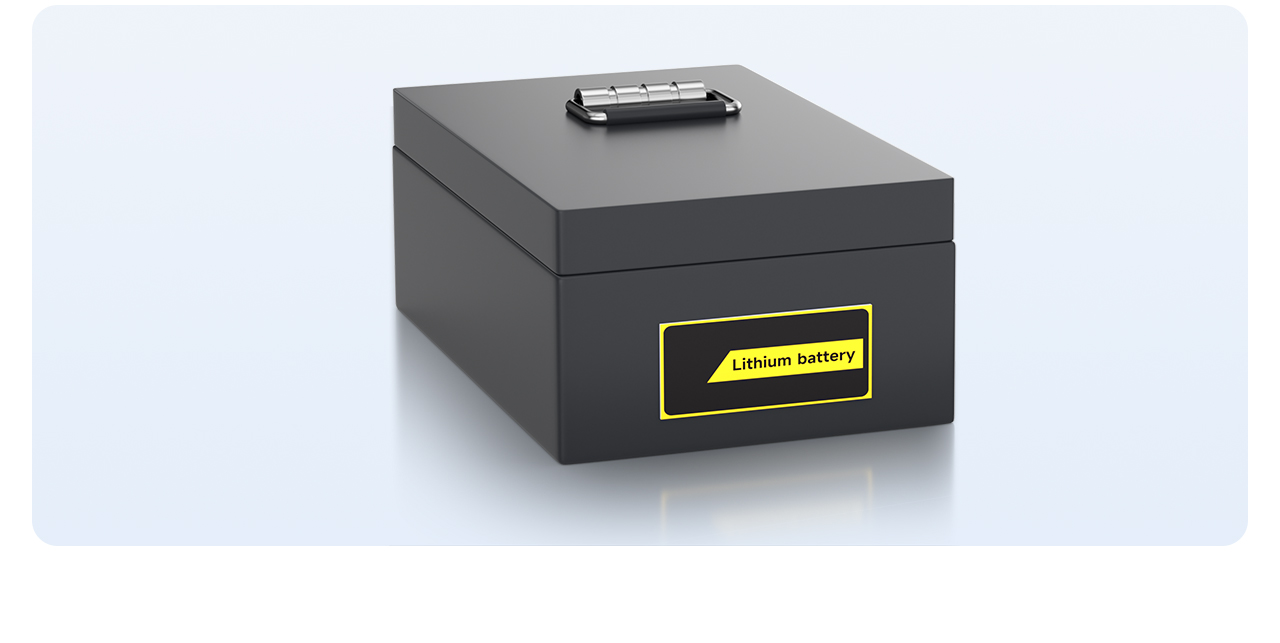

Mu dheireadh, cuir am pasgan bataraidh am broinn bogsa a’ bhataraidh, agus thèid pasgan bataraidh crìochnaichte a chur ri chèile.
