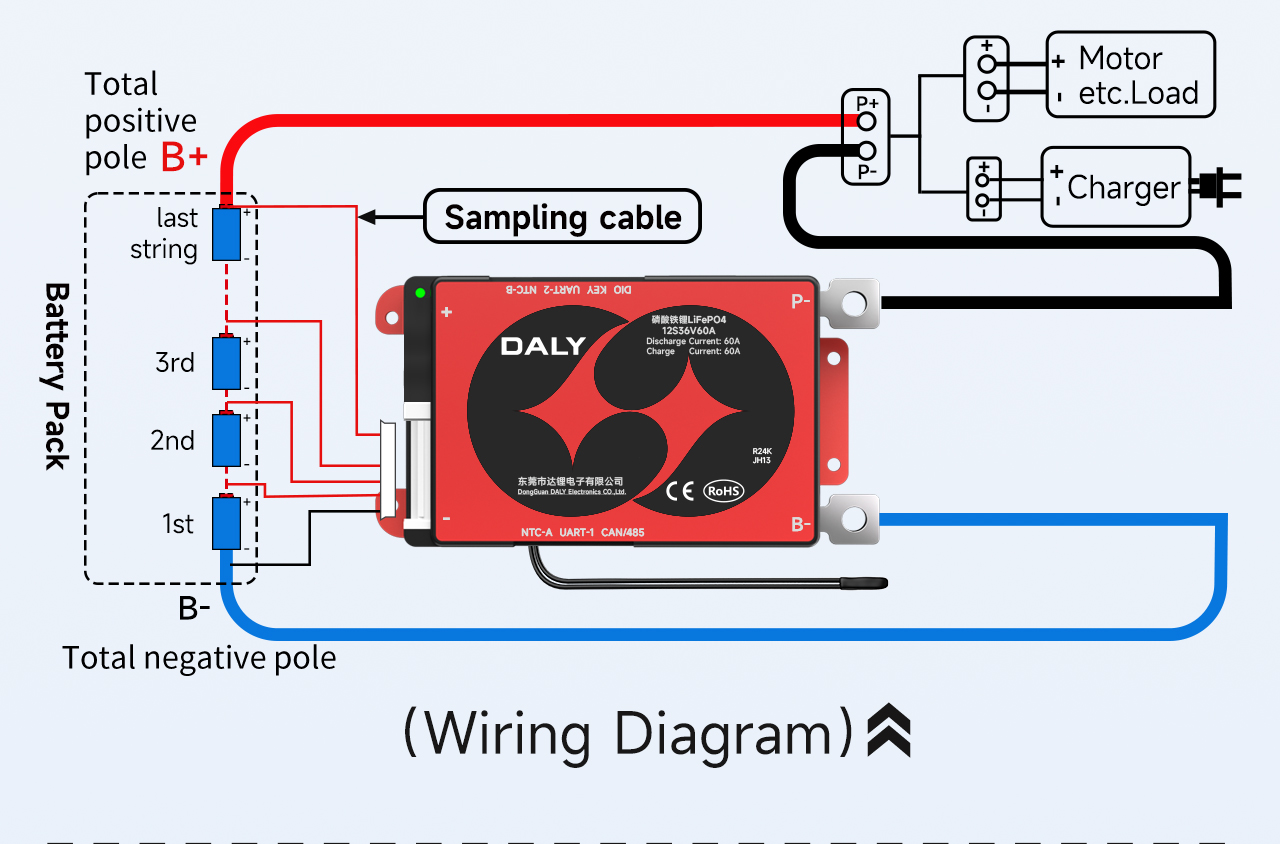

Oideachadh sreangadh BMS Standard & Smart 8S
Gabh 12 sreath agus 12 pacaid bataraidh 18650 co-shìnte mar eisimpleir

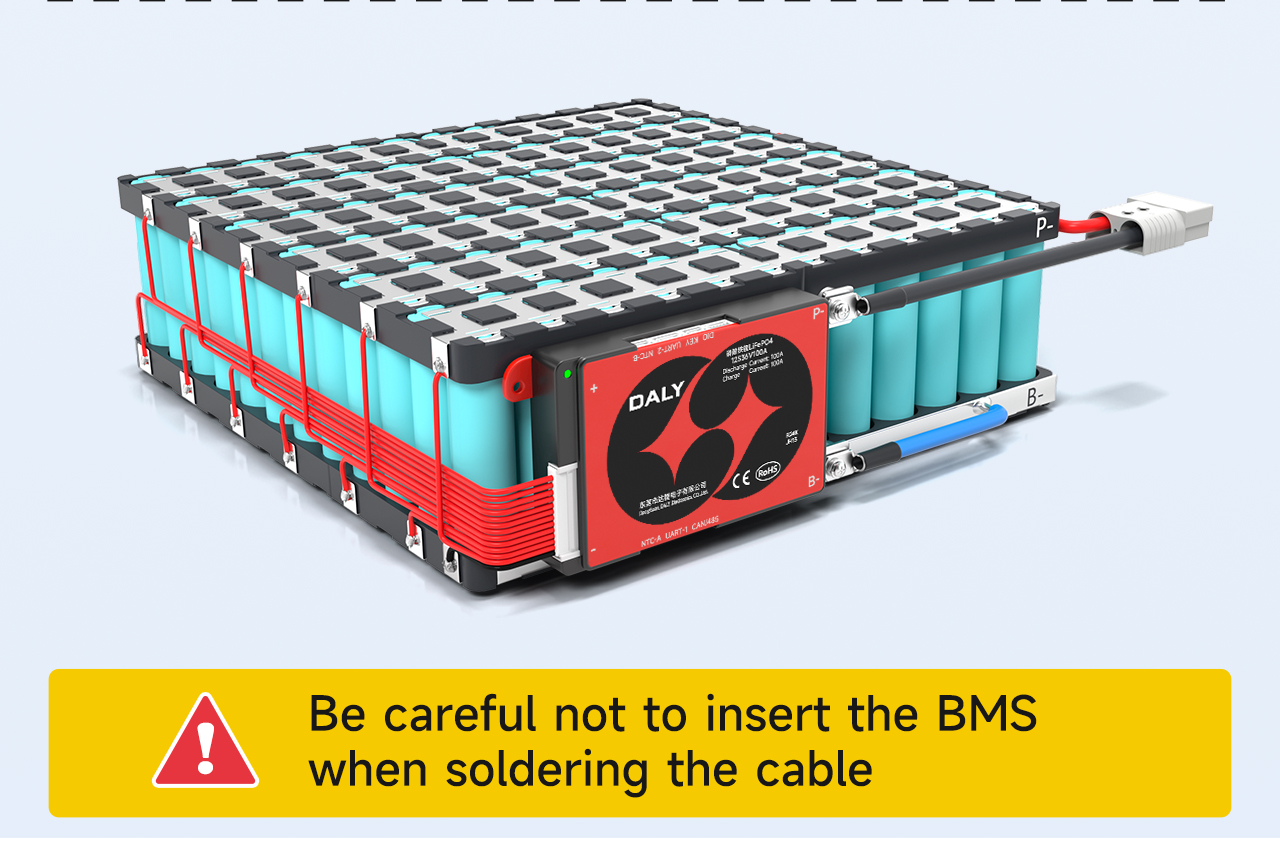

Bi faiceallach nach cuir thu a-steach am bòrd dìon nuair a bhios tu a’ sàthadh a’ chàball

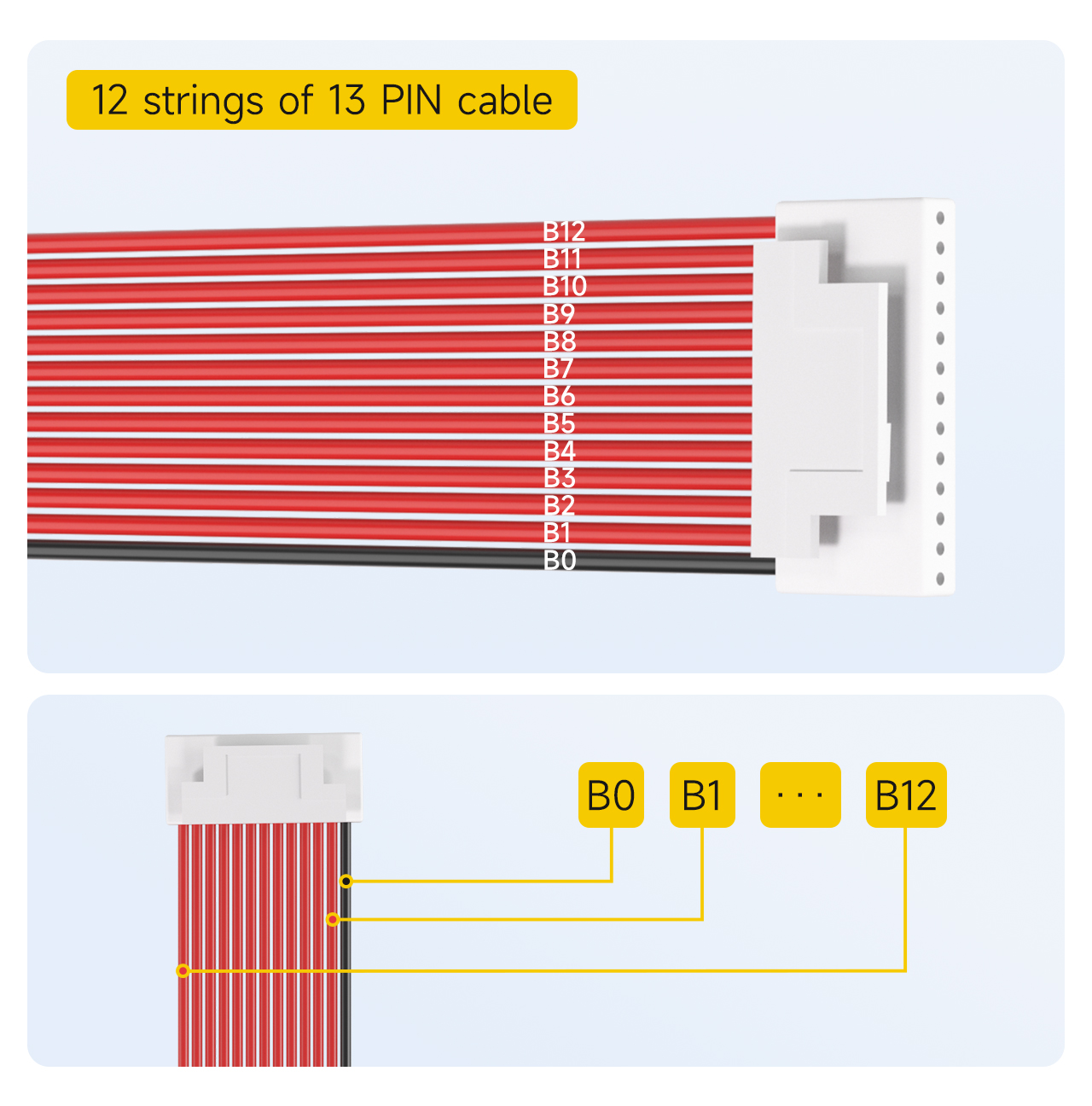

Ⅰ. Comharraich òrdugh nan loidhnichean samplachaidh
12 sreathan de13Càball PIN
Nota: An càball samplachaidh bunaiteach airson12-string dìon bòrd rèiteachadh tha13PIN.
Comharraich an càball dubh mar B0.
Tha a’ chiad chàball dearg ri taobh a’ chàball dhubh air a chomharrachadh mar B1
(agus mar sin air adhart, air a chomharrachadh ann an òrdugh)
Gus an deach an càball dearg mu dheireadh, air a chomharrachadh mar B12.

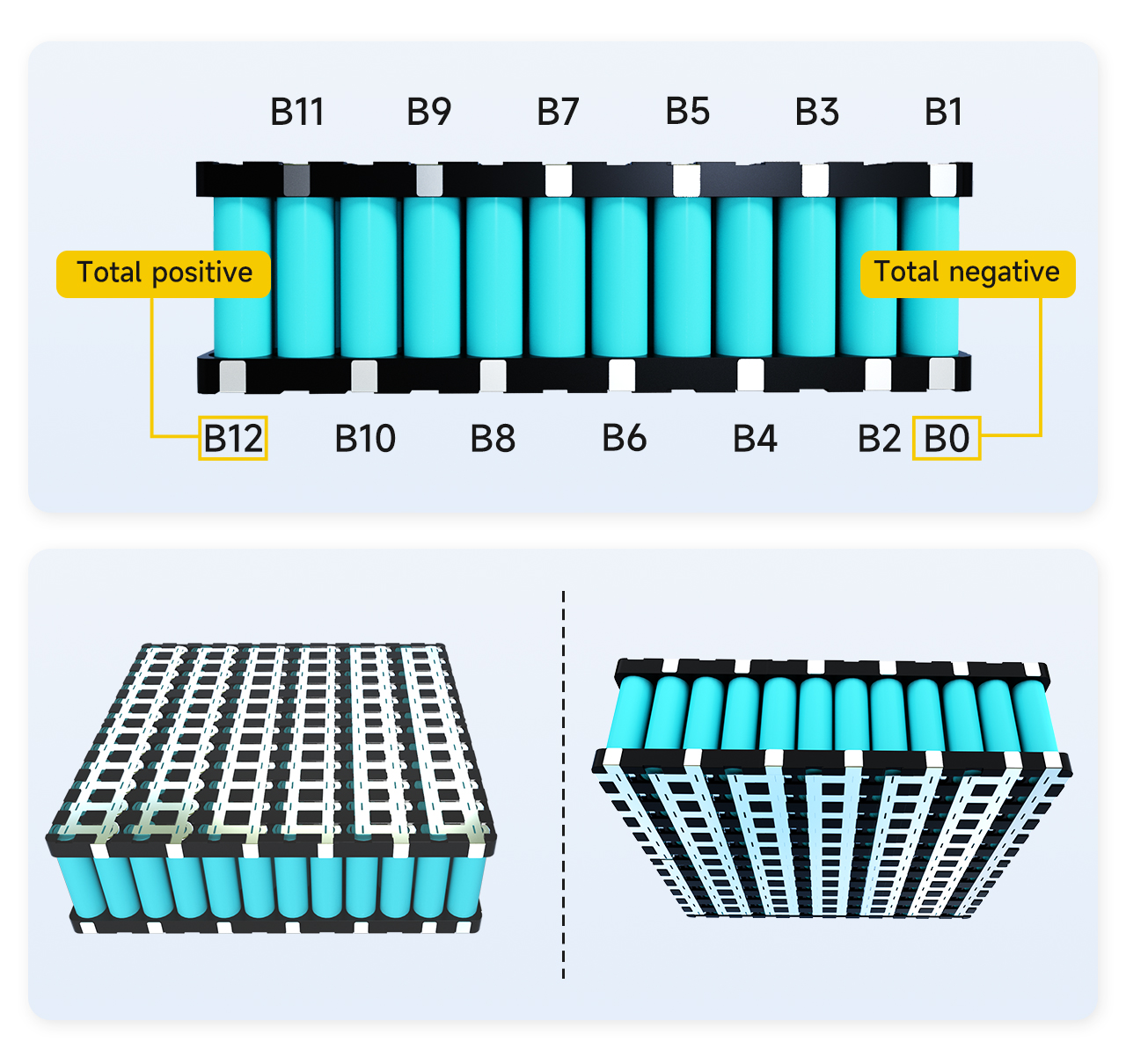

Ⅱ. Comharraich òrdugh puingean tàthaidh bataraidh
Lorg suidheachadh puing tàthaidh co-fhreagarrach a’ chàball, an toiseach comharraich suidheachadh a’ phuing fhreagarrach air a’ bhataraidh
1. Tha pòla àicheil iomlan a 'phacaid bataraidh air a chomharrachadh mar B0
2. Tha an ceangal eadar pòla dearbhach a 'chiad sreath de bataraidhean agus pòla àicheil an dàrna sreath de bataraidhean air a chomharrachadh mar B1
3. Tha an ceangal eadar pòla dearbhach an dàrna sreath de bataraidhean agus pòla àicheil an treas sreath de bataraidhean air a chomharrachadh mar B2
... (Agus mar sin air adhart)
12. Tha an ceangal eadar pòla dearbhach an11th sreang bataraidh agus pòla àicheil an12Tha an sreang bataraidh air a chomharrachadh mar B11.
13. Tha an electrode dearbhach den 12mh sreang bataraidh air a chomharrachadh mar B12.
Nota: Leis gu bheil 12 sreangan gu h-iomlan anns a’ phasgan bataraidh, is e B12 cuideachd am pòla dearbhach iomlan den phasgan bataraidh. Mura h-e B12 an ìre dearbhach iomlan den phasgan bataraidh, tha e a’ dearbhadh gu bheil an òrdugh comharrachaidh ceàrr, agus feumar a sgrùdadh agus a chomharrachadh a-rithist.

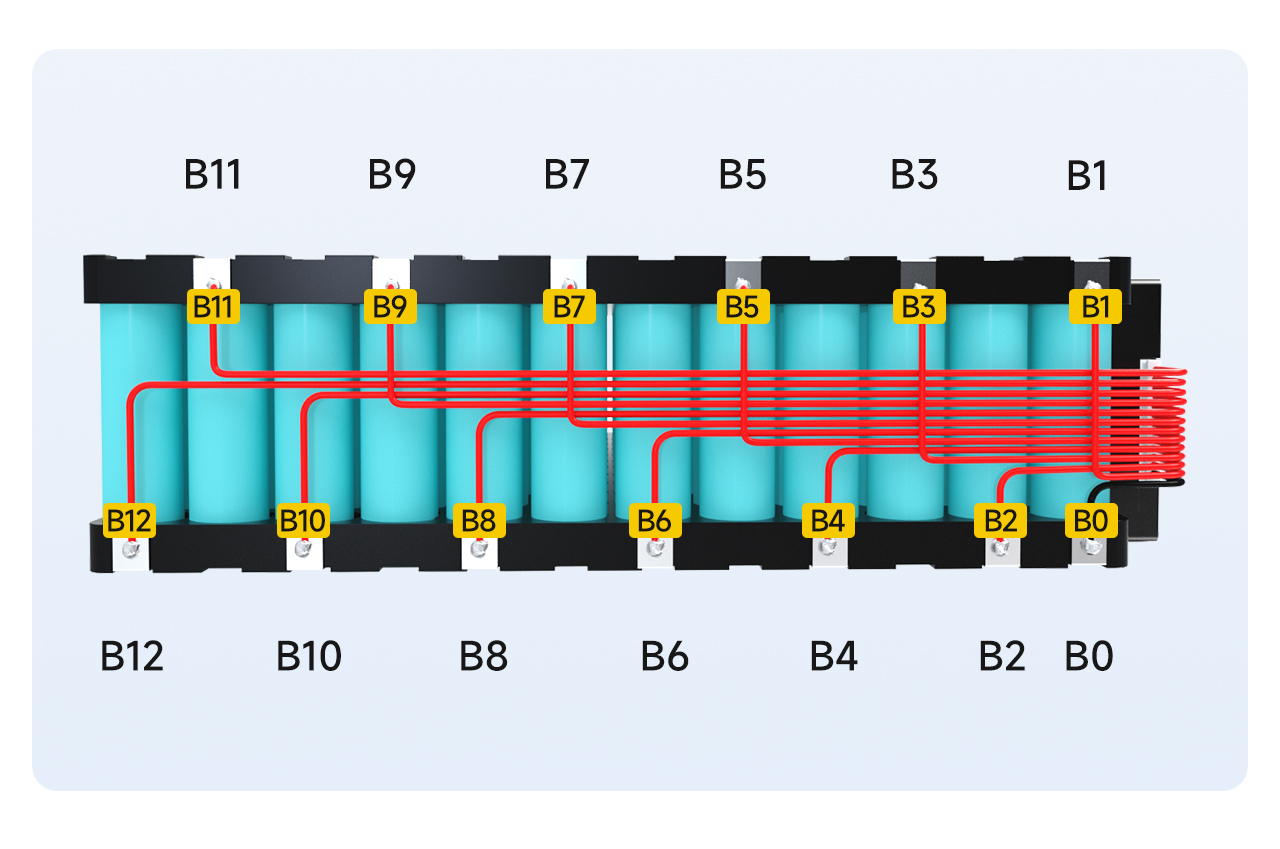

Ⅲ. Soldering agus uèirleadh
1. Tha B0 a 'chàball air a shàrachadh gu suidheachadh B0 a' bhataraidh.
2. Tha an càball B1 air a sholarachadh gu suidheachadh B1 a 'bhataraidh.
... (agus mar sin air adhart, tàthadh ann an òrdugh)
13. Tha an càball B12 air a shàrachadh gu suidheachadh B12 a’ bhataraidh.

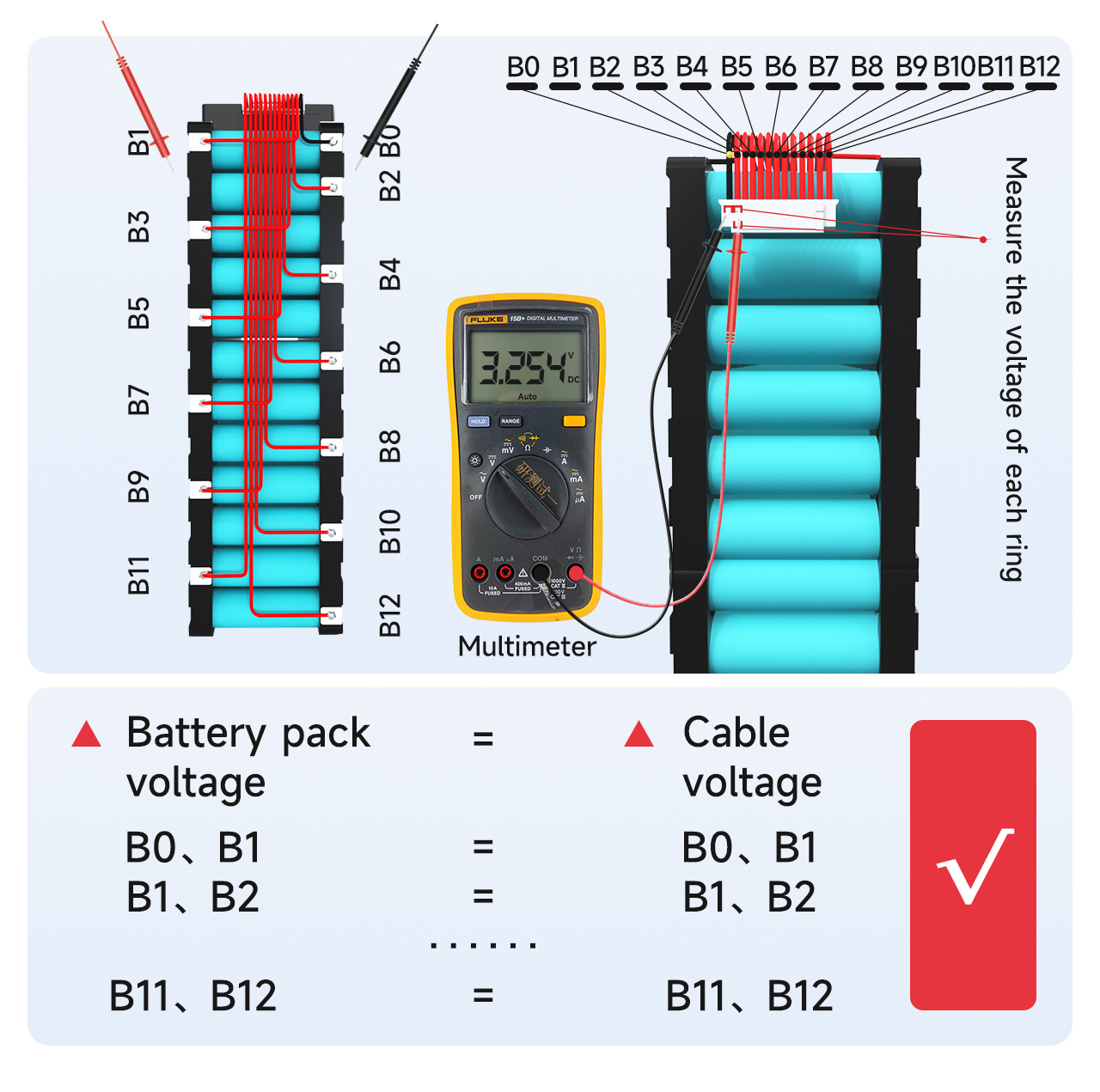

Ⅳ. Bholtaids lorgaidh
Tomhais an bholtachd eadar càbaill faisg air làimh le multimeter gus dearbhadh gu bheil an bholtadh ceart air a chruinneachadh leis na càbaill.
1. Tomhais a bheil bholtaids a’ chàball B0 gu B1 co-ionann ri bholtaids a’ phasgan bataraidh B0 gu B1. Ma tha e co-ionnan, tha e a 'dearbhadh gu bheil an cruinneachadh bholtaids ceart. Mura h-eil, tha e na dhearbhadh gu bheil an loidhne cruinneachaidh air a thàthadh gu lag, agus feumar an càball ath-thàthadh. Le samhlachas, tomhais a bheil bholtaids sreangan eile air an cruinneachadh gu ceart.
2. Cha bu chòir eadar-dhealachadh bholtachd gach sreang a bhith nas àirde na 1V. Ma tha e nas àirde na 1V, tha e a 'ciallachadh gu bheil duilgheadas ann leis an uèirleadh, agus feumaidh tu an ceum roimhe ath-aithris airson a lorg.
Ⅴ. Dearbhadh càileachd bòrd dìon
! Dèan cinnteach an-còmhnaidh gu bheil am bholtadh ceart air a lorg mus cuir thu a-steach am bòrd dìon!

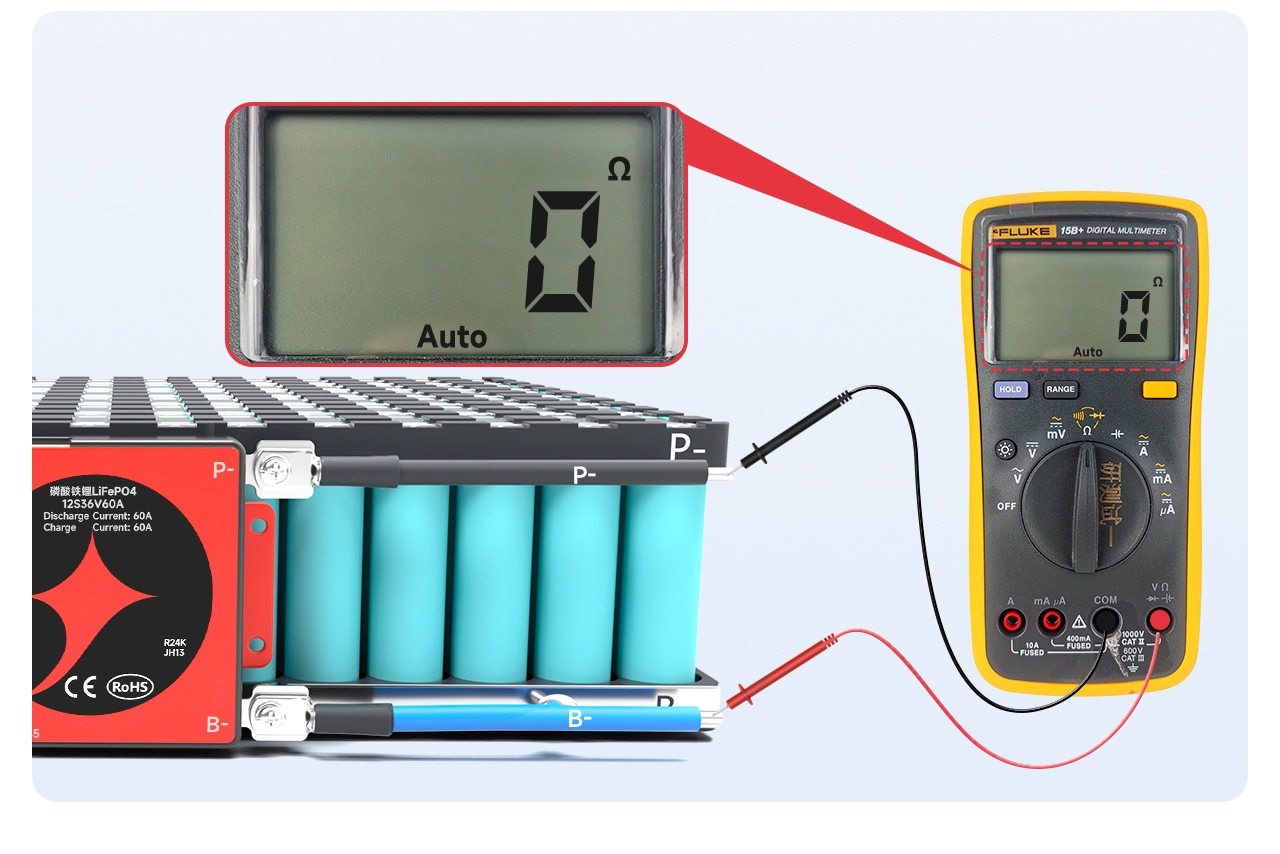

Atharraich an multimeter ris an ìre strì a-staigh agus tomhais an aghaidh a-staigh eadar B- agus P-. Ma tha an aghaidh a-staigh ceangailte, tha e na dhearbhadh gu bheil am bòrd dìon math.
Nota: Faodaidh tu breithneachadh a dhèanamh air an giùlan le bhith a’ coimhead air an luach dìon a-staigh. Is e an luach an aghaidh a-staigh 0Ω, a tha a’ ciallachadh giùlan. Air sgàth mearachd an multimeter, sa chumantas nas lugha na 10Ω a 'ciallachadh conduction; faodaidh tu cuideachd an multimeter atharrachadh gu clamhan. Cluinnear fuaim beeping.
Sanas:
1. Feumaidh am bòrd dìon le suidse bog aire a thoirt do ghiùlan an suidse nuair a tha an suidse dùinte.
2. Mura h-eil am bòrd dìon a 'giùlan, feuch an cuir thu stad air an ath cheum agus cuir fios chun luchd-reic airson a bhith a' giullachd.
Ⅵ. Ceangail an loidhne toraidh

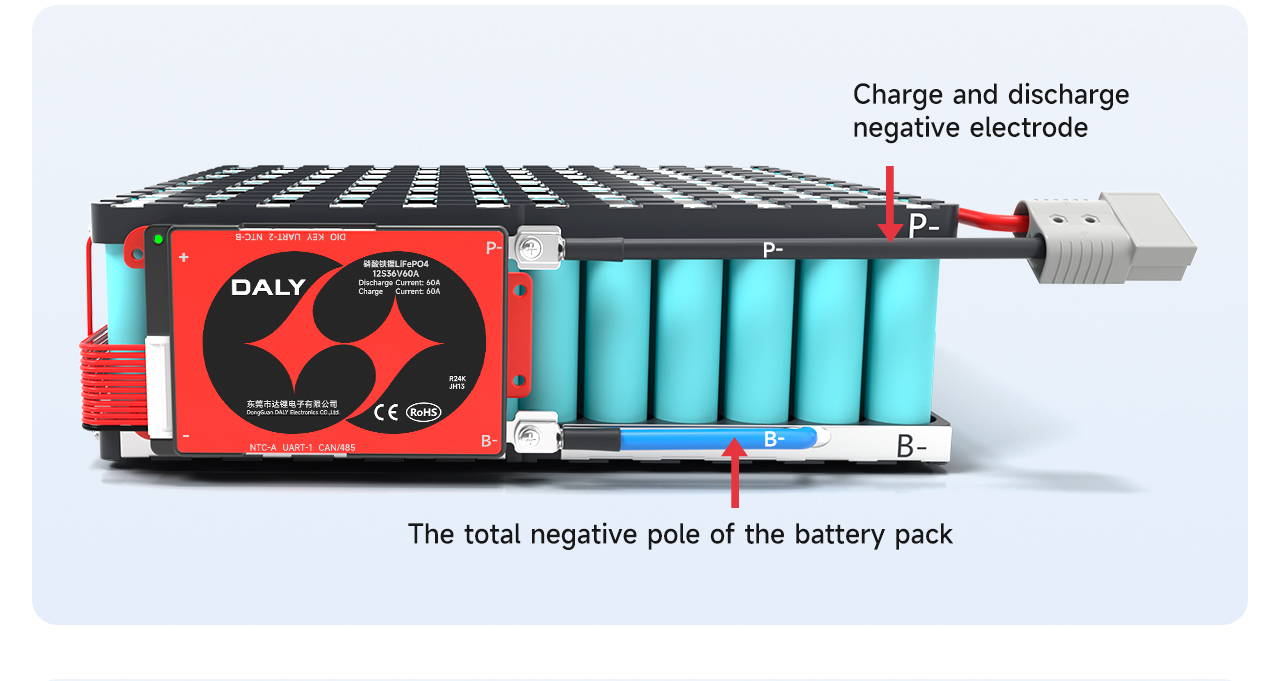

Às deidh dhut dèanamh cinnteach gu bheil am bòrd dìon àbhaisteach, cuir an uèir ghorm B- air a ’bhòrd dìon gu B- àicheil iomlan a’ phacaid bataraidh. Tha an loidhne-P air a’ bhòrd dìon air a shàrachadh ris a’ phòla àicheil cosgais is sgaoilidh.
Às deidh tàthadh, dèan cinnteach a bheil bholtachd a ’bhùird overprotection co-chòrdail ri bholtadh a’ bhataraidh.

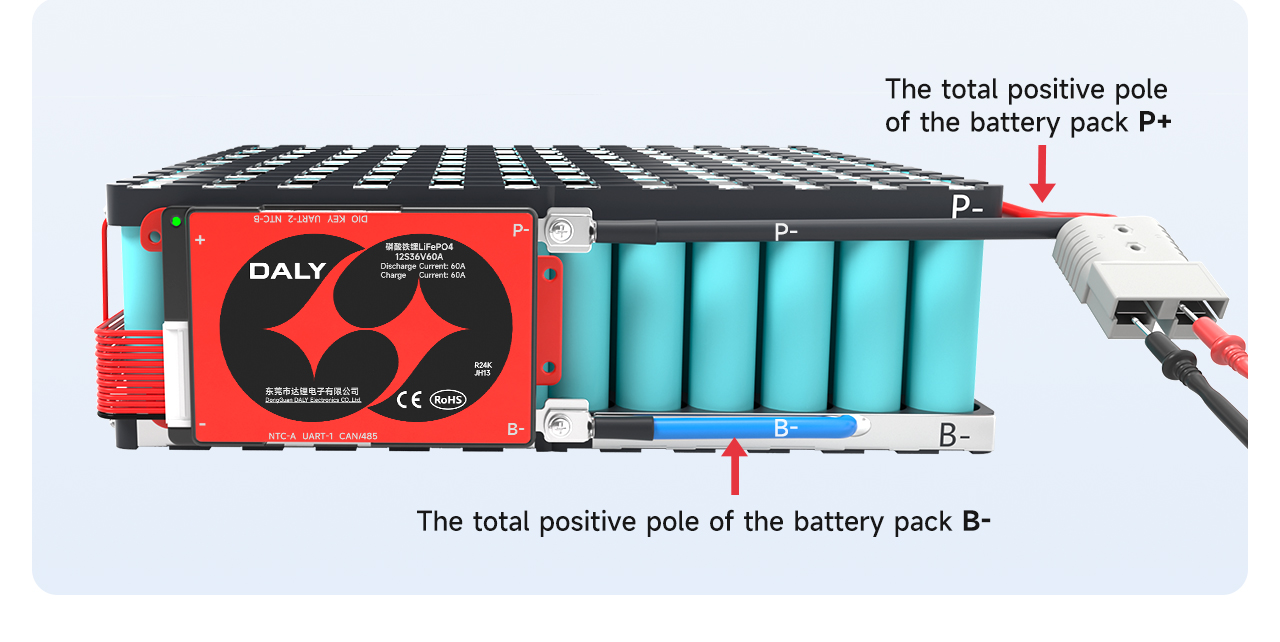

Lorg bholtaids thar-bhòrd: (B-, P+) bholtaids = (P-, P+).
Tha am pòla adhartach de chìsean is sgaoilidh ceangailte gu dìreach ri pòla dearbhach iomlan a’ phasgan bataraidh.
Nota: Tha am port cosgais agus am port sgaoilidh den bhòrd dìon sgoltadh air an sgaradh, agus feumaidh an loidhne C a bharrachd (mar as trice air a chomharrachadh le buidhe) a bhith ceangailte ri pòla àicheil a ’charger; tha an loidhne P ceangailte ri pòla àicheil an t-sgaoilidh.

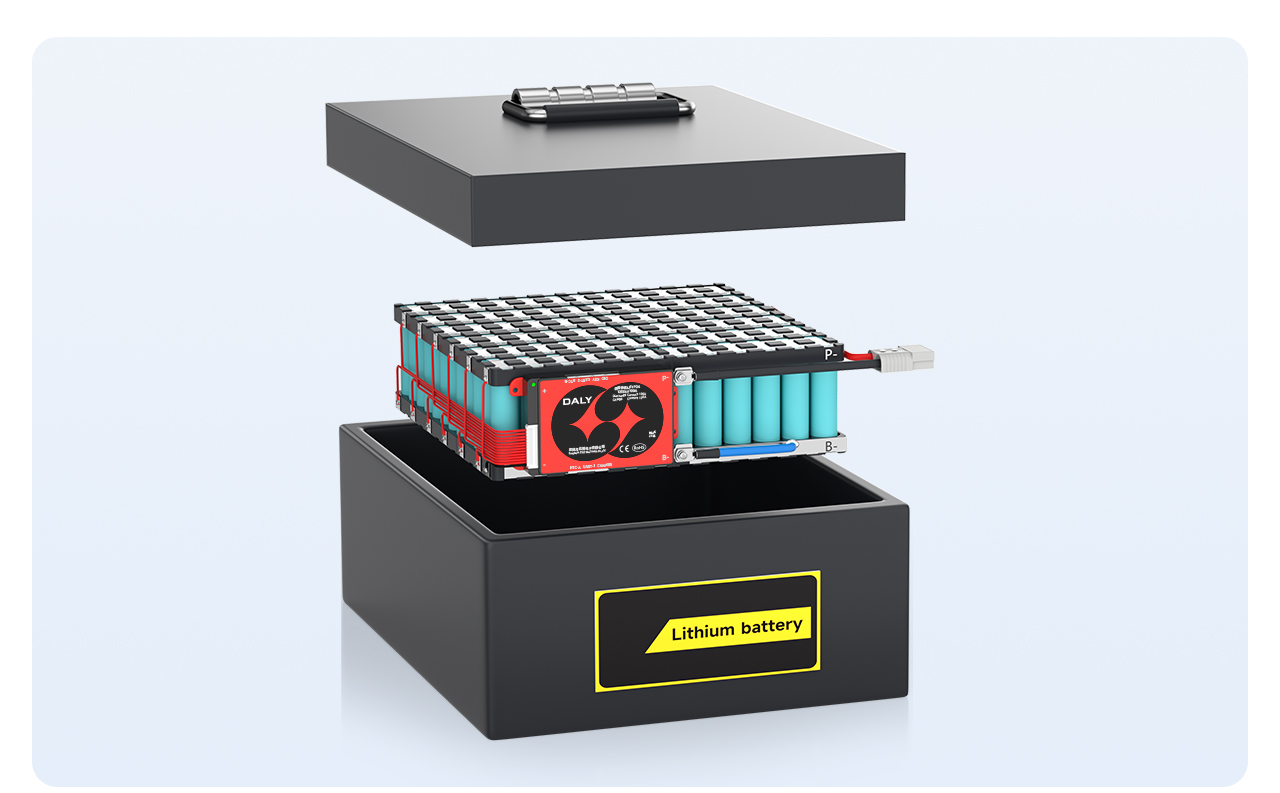

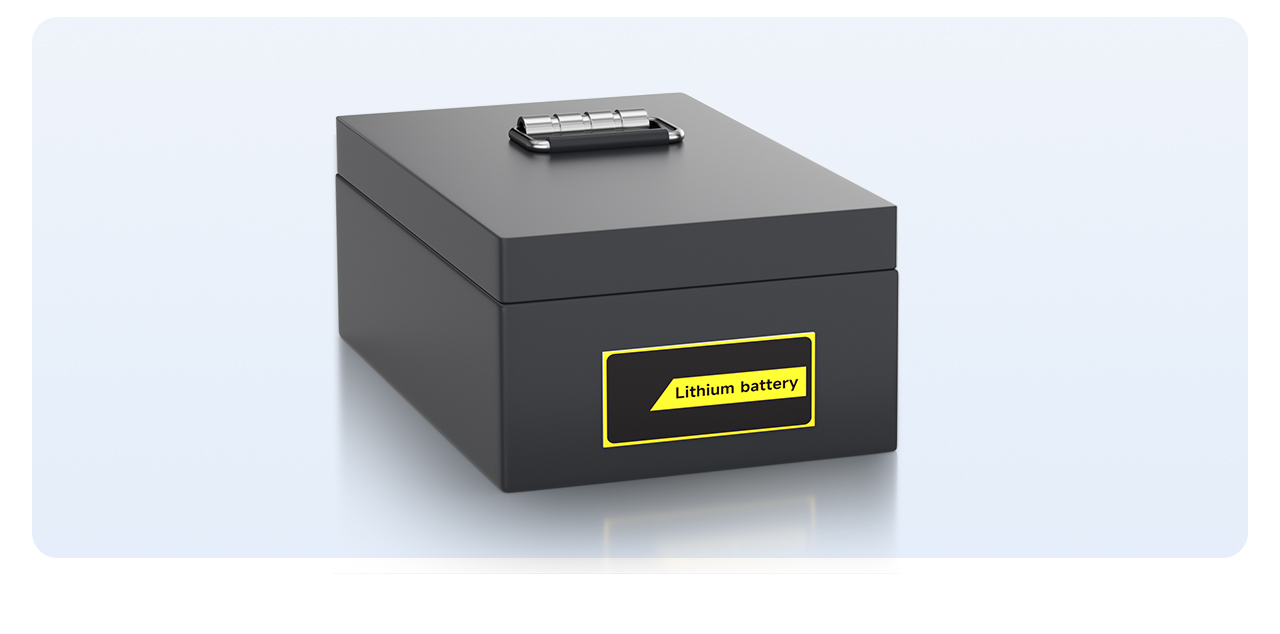

Mu dheireadh, cuir am pasgan bataraidh taobh a-staigh a 'bhogsa bataraidh, agus tha pasgan bataraidh crìochnaichte air a chruinneachadh
